액체 냉각판 구조 선정 및 성능에 대한 심층 분석: 열 관리 목적. ΔTfluid = 30℃ 조건에서 5가지 방식 비교 - 열 설계 실무 관점에서 다양한 유로 구조의 적용 논리 및 공학적 가치 해석
1. 서론: 고출력 시대의 액체 냉각판 선정 시 핵심적인 문제점
반도체 소자의 집적화 증가, 신에너지 자동차의 전력 모듈 업그레이드, 고성능 컴퓨팅 장비의 연산 능력 향상 등으로 장비의 열 밀도가 기하급수적으로 증가하면서 고출력 전자 장치의 냉각이 점점 더 어려워지고 있습니다.
첨단 열 관리 시스템 의 핵심 구성 요소인 액체 냉각판 의 유로 구조 설계는 열 방출 효율, 시스템 비용 및 작동 안정성을 직접적으로 결정하므로 열 설계 엔지니어에게 중요한 의사 결정 요소입니다.
현재 산업계에는 다양한 액체 냉각판 구조가 존재하며, 각 구조는 열전달 효율, 가공 난이도, 비용 관리 측면에서 상당한 차이를 보인다. 프로젝트 초기 단계에서 열 부하 요구 사항, 시스템 유량 제약, 예산 등을 고려하여 최적의 구조를 신속하게 선택하는 것은 열 설계 효율을 향상시키고 프로젝트 위험을 줄이는 데 매우 중요하다. 이러한 관점에서 본 논문은 표준화된 시험(ΔTfluid = 30℃, 즉 냉각 유체의 입구와 출구 온도차 고정)을 기반으로 5가지 주요 액체 냉각판 구조에 대한 정량적 분석을 수행하고, 엔지니어링 실무 경험을 바탕으로 심층적인 분석을 제공하여 산업 현장에서 적용 가능한 선택 방안을 제시한다.
난류 강화 구조와 같은 소형 시스템의 특수 유동 채널 최적화 전략에 대해서는 나선형 유동 채널 액체 냉각판 설계 에 대한 당사의 연구도 참조하실 수 있습니다.
II. 테스트 시스템 및 핵심 매개변수 설명
시험 데이터의 객관성과 비교 가능성을 확보하기 위해 본 시험에서는 통일된 열 경계 조건 및 매개변수 기준을 채택했습니다. 모든 데이터는 반복 시험을 통해 검증되었으며 오차는 ±2% 이내입니다. 구체적인 시험 시스템은 다음과 같습니다.
1. 시험 제약 조건 핵심 제약 조건: ΔTfluid = 30℃, 즉 액체 냉각판을 통과한 냉각수의 입구와 출구 온도 차이가 30℃로 고정됩니다. 이 제약 조건의 주요 목적은 온도 변수의 간섭을 제거하고, 동일한 열 부하 전달 시나리오에서 구조가 다른 냉각판들을 비교할 수 있도록 하며, 온도 차이로 인한 열 방출 능력 측정의 왜곡을 방지하고, 데이터를 선택 기준으로 직접 활용할 수 있도록 하는 것입니다.
유량 범위: 0.76~5.30 L/min(기존 0.2~1.4 GPM에 해당)으로 산업 현장에서 일반적으로 사용되는 저유량, 중유량 및 고유량 액체 냉각 시스템의 범위를 포괄합니다. 이 중 3.79 L/min(기존 1 GPM)은 핵심 테스트 유량으로 사용되었으며, 이는 대부분의 산업 설비 액체 냉각 시스템의 실제 작동 매개변수와 일치합니다.
2. 핵심 매개변수 및 단위 변환
본 시험의 핵심 평가 지표는 단위 면적당 열 방출 능력이며, 단위 변환으로 인한 선택 오류를 방지하기 위해 국제적으로 통용되는 단위인 W/cm²를 통일적으로 채택하였다. 핵심 변환 관계(공학적 응용에 정확하게 적용됨)는 다음과 같다.
• 유량 변환: 1 GPM = 3.78541 L/min. 본 논문에서는 정확도와 실용성을 고려하여 3.79 L/min의 균일한 값을 사용합니다.
• 면적 및 열유속 변환: 1제곱인치(sq in) = 6.4516제곱센티미터(cm²), 따라서 1W/sq in = 1 ÷ 6.4516 ≈ 0.155W/cm² (업계에서 흔히 발생하는 변환 오류를 수정하여 데이터 정확성을 확보함).
• 매개변수 정의: X축은 냉각수 유량(L/min)을 나타내며, 이는 시스템 펌프의 출력 및 유체 공급 용량을 반영합니다. Y축은 단위 면적당 열 방출 능력(W/cm²)을 나타냅니다. 값이 높을수록 냉각판의 단위 면적당 열 방출 능력이 강함을 의미합니다.
3. 테스트 대상 구조 본 테스트는 산업계에서 가장 일반적으로 사용되는 5가지 액체 냉각판 구조에 초점을 맞추며, 틈새 시장이나 적용 범위가 제한적인 설계는 제외하여 선정 권장 사항의 실용성을 보장합니다.
그들은 다음과 같습니다 :
1. 마이크로 채널: 초고밀도 열유속 응용 분야에 적합합니다.
2. 메조 채널: 고성능과 제조 용이성을 위한 균형 잡힌 솔루션.
3. 내부 핀(오프셋 핀): 중대형 전력 애플리케이션에 적합한 성숙한 솔루션입니다.
4. 가공 통로: 중저전력 애플리케이션에 적합한 비용 효율적인 솔루션입니다.
5. 압축 튜브: 초저전력 애플리케이션을 위한 초저비용 솔루션.
III. 성능 곡선 분석 및 구조적 특성에 대한 심층 해석
본 비교 연구는 다양한 열 및 유동 제약 조건 하에서 냉각판 설계 최적화를 위한 실질적인 지침을 제공합니다.
1. 전반적인 성과 추세 및 주요 통찰
시험 곡선에서 알 수 있듯이, 다섯 가지 구조 모두 냉각수 유량이 증가함에 따라 열 방출 능력이 향상됩니다. 이러한 경향은 대류 열 전달의 기본 원리와 일치합니다. 즉, 유량이 증가하면 유체 난류가 강화되고 유체 경계층이 파괴되어 유체와 냉각판 벽 사이의 열 전달 계수가 증가하고 결과적으로 열 방출 능력이 향상됩니다. 그러나 성능 향상 정도는 구조별로 상당한 차이를 보이는데, 이는 주로 유동 채널 설계의 합리성과 열 전달 면적의 차이 때문입니다.
핵심 요점: 유량이 많다고 항상 좋은 것은 아닙니다. 과도한 유량은 시스템의 펌핑 동력과 에너지 소비를 증가시킵니다. 따라서 최적의 열 성능과 펌핑 비용 사이의 균형을 찾기 위해 열 방출 요구 사항과 시스템 에너지 소비 사이의 균형을 고려해야 합니다. 예를 들어, 마이크로 채널은 높은 유량에서 분명한 이점을 보이지만 다른 구조보다 펌핑 동력을 훨씬 더 많이 소비하므로 에너지 사용에 대한 민감도가 낮으면서 극도로 높은 열 방출 효율이 요구되는 응용 분야에만 적합합니다.
2. 각 구조의 상세 성능 분석 (핵심 유량 3.79 L/min 기준) 3.79 L/min은 산업용 액체 냉각 시스템에서 일반적인 유량이므로, 이에 상응하는 열 데이터는 가장 실용적인 참고 자료가 됩니다. 아래에서는 각 구조의 열 성능, 구조적 특성, 엔지니어링 적용 시나리오 및 실질적인 선택 지침을 포함하여 심층적으로 분석합니다.
(1) 마이크로채널 – 초고전력밀도 성능 벤치마크
• 핵심 성능: 3.79 L/min 유량에서 열 방출 능력은 약 181.4 W/cm²에 달하여 5개 구조 중 1위를 차지합니다. 전체 유량 범위에서 탁월한 열 방출 성능을 유지하며, 초고열 유속 응용 분야에 적합한 유일한 솔루션입니다.
• 구조 및 메커니즘: 내부 채널의 크기는 일반적으로 100μm 미만입니다. 이 미세한 채널은 유체와 판 벽 사이의 비표면적을 크게 증가시키고 유동 교란을 강화하여 기존 구조 대비 3~5배 높은 열전달 계수를 제공함으로써 초고출력 밀도의 열원에서 발생하는 열을 신속하게 제거할 수 있습니다.
• 엔지니어링 고려 사항 및 적용 시나리오: 마이크로 채널은 탁월한 열 전달 효율을 제공하지만 다음과 같은 명확한 단점도 있습니다. 마이크로/나노 공정에 의존하는 높은 제조 난이도, 대량 생산의 어려움, 높은 비용; 미세한 채널로 인한 높은 압력 강하 및 강력한 펌핑 요구 사항; 막힘 방지를 위한 엄격한 냉각수 순도 요구로 인한 유지 보수 비용 증가. 따라서 마이크로 채널은 첨단 반도체, 고성능 서버, 레이저 장치와 같이 극도로 높은 전력 밀도가 요구되는 분야에만 권장되며, 완벽한 냉각수 여과 및 고출력 펌프의 지원이 필요합니다. 일반적인 산업 프로젝트에는 권장되지 않습니다.
(2) 메조 채널 – 산업 응용 분야를 위한 최적의 절충안
• 핵심 성능: 3.79 L/min 유량에서 열 방출 능력은 약 150.4 W/cm²로 마이크로 채널에 이어 두 번째로 우수합니다. 1.90 L/min(0.5 GPM)의 저유량에서 중유량 범위에서는 120.9 W/cm²를 달성하여 내부 오프셋 핀의 고유량 성능에 거의 필적하며, 탁월한 성능과 유량 적응성을 보여줍니다.
• 구조 및 메커니즘: 채널 크기는 100μm에서 1mm 사이로, 매크로 채널과 마이크로 채널의 중간 크기입니다. 지나치게 미세한 채널로 인한 높은 압력 강하 및 막힘 문제를 방지하면서도 마이크로 채널에 가까운 비표면적과 열 전달 효율을 유지하여 성능과 제조 용이성의 균형을 이룹니다.
• 엔지니어링 고려 사항 및 적용 시나리오: 메조 채널은 산업용 고출력 밀도 애플리케이션에 최적의 솔루션을 제공합니다. 마이크로/나노 장비 없이 기존의 정밀 CNC 가공 또는 에칭으로 생산할 수 있어 대량 생산 및 비용 관리가 용이합니다. 또한, 향상된 막힘 방지 성능과 냉각수 불순물에 대한 높은 내성으로 유지 보수 비용을 절감할 수 있습니다. 적절한 압력 강하는 표준 펌핑 시스템과 호환되어 업그레이드가 필요하지 않습니다. NEV IGBT 모듈, 산업용 고출력 장치 및 고성능 의료 장비 등 열 성능과 프로젝트 경제성을 균형 있게 고려해야 하는 분야에 적합합니다.

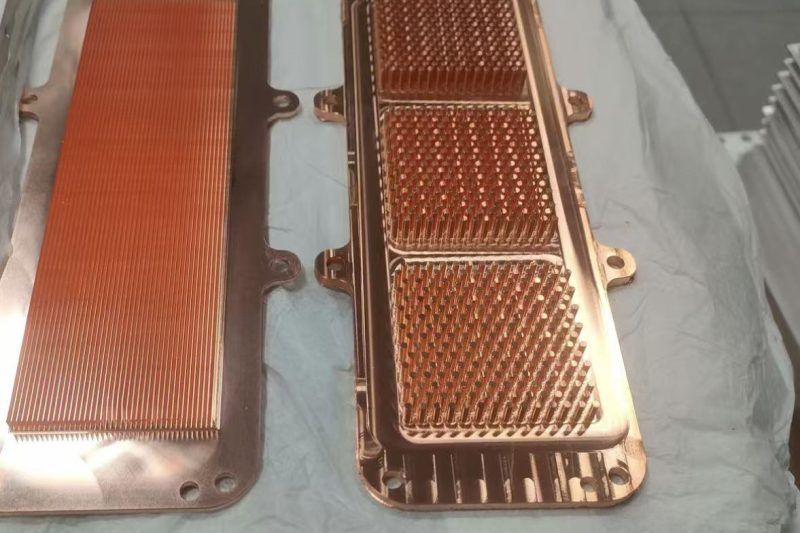

(3) 내부 핀(오프셋 핀) – 중고출력에 적합한 안정적이고 검증된 선택
• 핵심 성능: 3.79L/min 유량에서 약 120.9W/cm²의 열 방출 능력을 갖추고 있으며, 안정적인 성능과 유량 변화에 대한 부드러운 반응을 통해 정밀한 유량 제어 없이도 일관된 열 방출을 보장합니다.
• 구조 및 메커니즘: 내부 핀은 열 전달 효율을 크게 향상시킵니다. 비대칭 배열은 층류 경계층을 파괴하고 연속적인 난류를 생성하여 직선형 핀에 비해 대류 열 전달 계수를 30%~80%까지 높입니다. 높은 기술적 완성도와 신뢰성을 바탕으로 산업계에서 가장 널리 사용되는 액체 냉각판 구조 중 하나입니다.
• 엔지니어링 고려 사항 및 적용 시나리오: 주요 강점은 안정성, 신뢰성 및 다용도성입니다. 적당한 제조 공정으로 인해 마이크로 및 메조 채널보다 비용이 저렴하며 복잡한 시스템 요구 사항이 없습니다. 일반 산업용 전력 장치, 신에너지 자동차(NEV) 보조 냉각 모듈 및 중형 서버와 같이 높은 열 방출이 필요하지만 마이크로/메조 채널의 비용과 복잡성을 감당할 수 없는 중고출력 프로젝트에 이상적입니다. 한계: 마이크로 및 메조 채널보다 열효율 상한선이 낮아 초고출력 밀도 요구 사항을 충족할 수 없습니다.
(4) 가공 통로 – 중저전력에 가장 비용 효율적인 솔루션
• 핵심 성능: 3.79L/min 유량에서 열 방출 전력은 약 60.5W/cm²로, 마이크로 채널 방식의 약 3분의 1 수준입니다. 적당한 성능으로 중저전력 밀도 냉각 요구 사항을 충족합니다.
• 구조 및 메커니즘: 간단한 유로(흐름 통로)는 CNC 밀링 또는 스탬핑을 통해 형성됩니다. 형상과 크기를 맞춤 제작할 수 있어 설계가 유연하지만, 열 전달 면적이 제한적이어서 마이크로 채널, 메조 채널 및 내부 핀에 비해 효율이 훨씬 낮습니다.
• 엔지니어링 고려 사항 및 적용 시나리오: 주요 장점은 간단한 공정, 저렴한 비용, 복잡한 장비 불필요, 높은 생산 효율입니다. 일반 전자 제품, 저전력 센서, 가전 제품 등 비용에 민감한 중저전력 밀도 프로젝트에 적합합니다. 엔지니어링 설계 시 열유속이 60W/cm² 미만이고 비용이 중요한 경우, 가공 통로가 최적의 선택이며 냉각 요구 사항을 충족하면서 프로젝트 비용을 최소화할 수 있습니다. 한계: 중고전력 시나리오에서는 열 방출이 불충분할 수 있습니다.
(5) 압축 튜브 – 극저전력용 보급형 방식
• 핵심 성능: 3.79 L/min 유량에서 열 방출 전력은 약 24.0 W/cm²로, 다섯 가지 구조 중 가장 낮아 매우 낮은 전력 밀도의 냉각만 가능합니다. • 구조 및 메커니즘: 압출 튜브가 냉각판 본체에 직접 내장됩니다. 복잡한 채널 가공이 필요 없고 튜브 고정만 하면 되므로 공정이 매우 간단하여 테스트된 솔루션 중 가장 저렴합니다.
• 엔지니어링 고려 사항 및 적용 시나리오: 초저가 옵션으로, 가전제품, 저전력 부품 및 소형 보조 냉각 부품과 같이 기본적인 열 방출만 필요한 극저전력 애플리케이션에 적합합니다. 열 한계가 매우 낮으므로, 열유속이 24W/cm²를 초과하면 과열로 인한 고장이 발생할 수 있으므로 이 구조는 사용을 권장하지 않습니다. 또한, 구조적 안정성이 낮아 장기간 고부하 작동에는 적합하지 않습니다.
V. 엔지니어링 실무 선정 권장 사항 (산업 현장의 문제점 보완)
시험 데이터, 구조적 특성, 그리고 수년간의 산업 열 설계 실무 경험을 종합하여, 다양한 열유속 밀도, 유동 제약 조건, 그리고 비용 목표에 맞는 명확한 선택 권장 사항을 제시합니다. 또한, 업계에서 흔히 발생하는 선택 오류를 방지하여 선택된 방안의 실행 가능성을 보장합니다.
1. 열유속 밀도에 따른 선택
• 열유속 밀도 > 150 W/cm²: 유일한 선택은 마이크로채널입니다. 고유량, 고순도 냉각수 시스템이 필수적입니다. 또한, 시스템 지원 부족으로 인한 열 방출 실패를 방지하기 위해 펌핑 동력 비용 및 제조 난이도를 평가해야 합니다.
• 열유속 밀도 120~150 W/cm²: 최적의 선택은 메조 채널입니다. 고성능과 제조 용이성을 균형 있게 갖추고 있으며, 마이크로/나노 가공 장비가 필요하지 않고, 시스템 비용을 절감하며, 대부분의 산업용 고출력 환경에 적합하고, 마이크로 채널보다 비용 효율성이 훨씬 높습니다.
• 열유속 밀도 60~120W/cm²: 내부 핀(오프셋 핀) 또는 가공 통로 등 다양한 선택 가능. 열 방출의 안정성과 다용성을 위해서는 내부 핀을 선택하고, 극도의 열 방출 효율이 필요하지 않은 경우에는 비용 절감을 위해 가공 통로를 선택하십시오.
• 열유속 밀도 < 60 W/cm²: 비용 우선 순위 - 기계 가공 통로 또는 프레스 튜브. 일반적인 중저전력 시나리오에서는 기계 가공 통로를 선택하고, 극저전력 및 비용에 민감한 시나리오에서는 과도한 설계로 인한 비용 낭비를 방지하기 위해 프레스 튜브를 선택하십시오.
2. 시스템 흐름 제약 조건에 따른 선택 (실제 부록)
• 시스템 유량 ≥ 3.79 L/min: 마이크로 채널 및 메조 채널의 성능 이점을 최대한 활용할 수 있어 고출력 밀도 프로젝트에 적합합니다. 비용이 허용된다면 성능과 경제성을 고려하여 메조 채널을 우선적으로 고려하십시오.
• 시스템 유량 1.90~3.79 L/min: 메조 채널 또는 내부 핀을 권장합니다. 메조 채널은 이 유량 범위에서 마이크로 채널보다 압력 강하가 낮으면서도 높은 방열 성능을 유지할 수 있습니다. 내부 핀은 안정적인 성능을 제공하며 정밀한 유량 제어가 필요하지 않고 적응성이 뛰어납니다.
• 시스템 유량 < 1.90 L/min: 마이크로 채널은 사용이 금지됩니다. 높은 압력 강하로 인해 시스템 펌핑 동력이 과도해지고 에너지 소비가 증가하며 열 방출 병목 현상이 발생할 수 있습니다. 열 방출 성능과 시스템 안정성의 균형을 위해 메조 채널 또는 내부 핀을 우선적으로 고려하십시오.
전기 자동차 배터리 시스템과 같은 응용 분야의 경우, 추가적인 설계 고려 사항은 당사의 신에너지 자동차 배터리 액체 냉각판 설계 가이드 에서 확인할 수 있습니다.
VI. 결론 및 산업 전망
표준화된 시험 조건인 ΔTfluid = 30℃에서, 다섯 가지 액체 냉각판 구조의 열 방출 성능은 뚜렷한 계단식 분포를 보인다. 열유속 밀도, 유량 제약, 비용 목표 등을 종합적으로 고려하여 신속하게 최적의 구조를 선택할 수 있다.
프로젝트의 실제 열 부하, 유동 조건 및 예산을 종합적으로 고려하여 가장 적합한 액체 냉각판 설계를 선택하면 효율적인 열 관리 , 비용 절감 및 장기적인 시스템 신뢰성이라는 목표를 달성할 수 있습니다 .
