저희 엔지니어들은 구리 튜브 매립형 냉각판, 진공 브레이징 냉각판, 마찰 교반 용접 구리 냉각판을 심층적으로 비교 분석합니다. 열 저항, 온도 균일성, 압력 강하, 신뢰성 및 비용 측면에서 여러 가지 차이점을 분석하여 전자 기기 열 관리 엔지니어에게 최적의 액체 냉각 방식 선택에 대한 참고 자료를 제공합니다.
핵심 키워드:
액체 냉각판, 구리관 매립 냉각, 진공 브레이징 냉각, 열 저항, 채널 압력 강하, 마찰 교반 용접 공정 냉각판, 전자 열 관리.

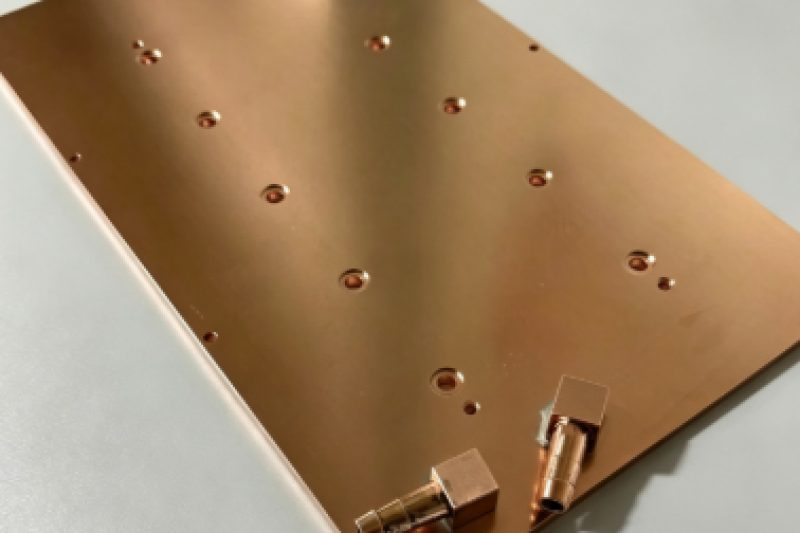

롱테일 키워드:
고열유속 냉각, 균일 온도 냉각, 산업용 액체 냉각, 서버 열 솔루션, 전력 장치 열 방출
1. 소개
AI 컴퓨팅 서버, 산업용 레이저, 신에너지 변환기 등 고출력 전자 장비의 지속적인 발전으로 핵심 발열원의 열유속 밀도가 기존의 25~80W/cm²에서 150~250W/cm²로 급증했습니다. 이에 따라 액체 냉각판은 공랭식을 완전히 대체하여 고부하 장비의 핵심 열 관리 방식으로 자리 잡았습니다.
산업용 액체 냉각 분야에서 구리 튜브가 내장된 냉각판 과 진공 브레이징 마이크로채널 냉각판 (알루미늄 또는 구리 재질)은 가장 성숙하고 대량 생산이 가능한 주류 제조 공정입니다. 기존의 공개 자료들은 대부분 표면적인 매개변수 차이만 제시할 뿐, 두 유형의 냉각판 간 열 전달 메커니즘의 근본적인 차이와 적용 가능한 작동 조건 범위에 대한 심층적인 분석을 제공하지 못하고 있습니다.
본 논문은 실제 제조 경험과 유한 요소 시뮬레이션 검증을 바탕으로 구조 제조 공정, 열 전달 경로, 핵심 열 성능, 유체 특성, 장기 신뢰성 및 양산 비용 등 6가지 차원에서 독창적이고 포괄적인 비교 분석을 제시합니다. 이를 통해 다양한 열원 배치 및 운전 조건에서 어떤 공정이 우수한 열 방출 효율과 전반적인 비용 대비 성능을 제공하는지, 즉 엔지니어링 설계 선택의 핵심 난제를 해결합니다.
2. 구조 및 열 전달 메커니즘의 근본적인 차이점
두 종류의 냉각판 간 성능 차이는 표면적인 재질 차이에서 비롯된 것이 아니라, 성형 공정 및 열 전달 경로의 근본적인 차이에서 비롯됩니다. 본 장에서는 이들의 최대 열 방출 능력을 결정하는 핵심 메커니즘을 심층적으로 분석합니다.
2.1 구리 튜브가 내장된 냉각판:
이중 열전도 매체를 사용한 복합 구조 구리 튜브가 내장된 냉각판은 6061 알루미늄 기판과 이음매 없는 무산소 구리 튜브로 구성된 복합 조립 구조를 채택하고 있으며, 이는 비금속 성형 공정을 통해 제작됩니다. 제작 공정은 알루미늄 판의 CNC 홈 가공, 구리 튜브의 벤딩 및 성형, 밀착 성형을 위한 유압 튜브 확장, 그리고 높은 열전도율을 가진 매체를 사용하여 틈새를 채우고 경화시키는 단계로 구성됩니다.
열 전달 경로는 전형적인 다층 구조를 특징으로 합니다: 열원 → 열 인터페이스 패드 → 알루미늄 기판의 측면 열 확산 → 계면 충전층 → 구리 튜브 벽 → 냉각액.
이러한 구조는 양면적인 성능 특성을 지닙니다. 긍정적인 측면으로는, 무산소 구리 튜브는 385 W/(m·K)의 축 방향 열전도율을 가지는데, 이는 알루미늄의 두 배 이상입니다. 따라서 열을 빠르게 전달하고 국부적인 고온 지점을 분산시켜 국부적인 온도 상승을 억제할 수 있습니다. 부정적인 측면으로는, 조립된 구조에서 필연적으로 계면 접촉 열저항이 발생한다는 점입니다. 냉각수가 매끄러운 튜브 벽 내부를 흐를 때, 냉각수와 구리 벽 사이에 층류 경계층이 형성됩니다. 유속이 높을수록 층류층이 두꺼워져 열 침투를 심각하게 저해하고 열전도 성능을 급격히 저하시킵니다. 따라서 계면 접촉 열저항과 층류층 형성은 전체 열교환 효율을 제한하는 핵심 병목 현상으로 작용합니다.
2.2 진공 브레이징 냉간판: 일체형 야금학적 미세채널 구조
진공 브레이징 냉각판은 전체 판 진공 브레이징을 통해 제작되는 알루미늄 또는 순수 구리로 이루어진 일체형 균질 구조물입니다. 제조 공정은 다음과 같습니다. 상부 및 하부 알루미늄 판에 미세 채널과 난류 핀을 사전 가공한 후, 알루미늄-실리콘 브레이징 포일을 사용하여 고온 진공 상태에서 용접합니다. 베이스 플레이트와 유로 채널은 조립 틈새 없이 야금학적으로 접합됩니다. 또 다른 옵션으로는 구리 판에 대한 마찰 교반 용접(FSW) 공정이 있습니다 . 먼저 CNC 가공을 통해 내부 채널 벽이 매끄럽지 않은 홈이 있는 미세 채널을 제작합니다. 이러한 설계는 냉각수의 난류 흐름을 가능하게 하여 매우 효율적인 열 방출을 제공합니다. 열 전달 경로는 열원 → 얇은 알루미늄 판 벽 → 냉각액으로 매우 짧고 효율적입니다. 다층 매체 계면이 없으므로 전체 열 저항은 고체 벽 열 저항과 액체 대류 열 저항으로만 구성되어 열 전도 손실이 최소화됩니다. 핵심적인 장점은 초고밀도 열 교환 면적에 있습니다. 내장된 미세 채널과 핀은 난류를 발생시켜 고체와 액체의 접촉 면적을 획기적으로 넓힙니다. 이를 통해 막대한 열이 냉각수로 전달되어 빠르게 방출될 수 있습니다.
3. 핵심 열 성능의 정량적 비교 (표준 작동 조건)
본 비교는 지멘스 RF 장 비용 액체 냉각판을 기준으로 수행되었으며 , 냉각판 크기는 382 × 222 × 8 mm, 유입수 온도는 25°C, 순환 유량은 4 L/min, 주변 온도는 25°C였습니다. 고객 테스트 데이터와 시뮬레이션 결과를 바탕으로, 본 장에서는 두 가지 유형의 냉각판 간 성능 차이를 정량화합니다.
3.1 총 열 저항 및 핫스팟 억제 능력
열 저항은 콜드 플레이트의 열 방출 효율을 평가하는 핵심 지표이며, 열 저항이 낮을수록 열 전달 능력이 뛰어납니다. 구리 튜브가 내장된 콜드 플레이트는 총 열 저항이 0.035~0.06℃/W 범위이며, 이 중 계면 접촉 열 저항이 전체 값의 40~60%를 차지합니다. 튜브 팽창 접합이 견고할수록 열 저항이 낮아지지만, 충전재의 노화로 인해 열 저항이 급격히 상승할 수 있습니다. 구리 튜브 콜드 플레이트의 핵심 장점은 핫스팟 억제에 있습니다. 50~70W/cm²의 국부적인 고열 유속 조건에서 구리의 우수한 열전도율 덕분에 집중된 열이 빠르게 방출되지만, 국부적인 최고 온도는 진공 브레이징 콜드 플레이트보다 8.2~12.3℃ 더 높습니다. 이는 RF 칩의 온도를 상승시켜 칩의 동작 주파수를 낮추게 만듭니다.
진공 브레이징 콜드 플레이트는 전체 열 저항이 0.012~0.018℃/W로 안정적으로 유지되며, 계면 틈이 없고 열 전달 손실이 최소화됩니다. 150~200W/cm²의 균일한 표면 열 부하 조건에서, 내장형 구리 튜브 콜드 플레이트보다 평균 표면 온도가 9.5~12.4℃ 낮아 전반적인 열 교환 효율이 향상됩니다. RF 칩은 주파수 저하 없이 안정적인 온도를 유지합니다.
3.2 표면 온도 균일성
온도 균일성은 AI 서버 GPU 및 위상 배열 레이더와 같은 고정밀 장비의 중요한 평가 지표입니다. 구리 튜브가 내장된 냉각판의 열전도는 전적으로 구리 튜브의 배치에 의존합니다. 튜브 사이의 영역은 긴 열 전달 경로를 가지며, 이는 다중 칩 열원의 직렬 구조와 유사합니다. 일반적인 전체 표면 온도 차이는 5~8℃ 범위로, 전체 영역의 온도 균일성이 엄격하게 요구되지 않는 작동 조건에 적합합니다. 진공 브레이징 냉각판은 전체를 덮는 조밀한 마이크로채널 설계를 채택했습니다. 판의 모든 영역은 병렬 유로를 통해 냉각수와 직접 열을 교환할 수 있어 전체 온도 차이를 2℃ 이하로 안정적으로 유지하며, 산업 및 자동차 등급의 고정밀 온도 균일성 기준을 완벽하게 충족합니다.
3.3 채널 압력 강하 및 시스템 펌프 전력 소비
채널 압력 강하는 순환 펌프의 전력 부하와 액체 냉각 시스템의 총 에너지 소비량을 직접적으로 결정하기 때문에 열 성능은 시스템 에너지 소비량과 분리해서 평가할 수 없습니다. 내장형 동관 냉각판은 유체 마찰 저항이 낮은 매끄럽고 이음매 없는 원형 유로를 채택합니다. 표준 유량에서 압력 강하는 20~35kPa에 불과하여 펌프 부하가 낮아 모바일 기기 및 소형 저전력 냉각 장치에 이상적입니다. 그러나 과도한 굽힘은 동관의 국부적인 압출 변형을 일으켜 압력 강하가 급격히 증가할 수 있습니다.
브레이징으로 접합된 냉각판의 미세 채널 및 스키브드 핀 난류 구조는 열 교환 효율을 향상시키지만 유체 저항을 크게 증가시킵니다. 동일한 작동 조건에서 압력 강하는 60~120kPa에 달하여 고압 고유량 순환 펌프가 필요하며, 이는 장기적인 시스템 에너지 소비를 상당히 높입니다. 그럼에도 불구하고, 전체적인 효율은 내장형 구리 튜브 냉각판보다 우수합니다. 작동 온도가 낮아짐에 따라 펌프 동력과 유속을 줄이면서도 시스템 전체의 열 교환 요구량을 충족할 수 있습니다.
4. 장기 신뢰성 및 공정 적응성 분석
단기적인 열 방출 데이터는 순간적인 성능만 검증할 수 있습니다. 장기적인 신뢰성과 대량 생산 확장성은 콜드 플레이트의 실질적인 엔지니어링 가치를 결정하는 핵심 요소입니다.
4.1 내압성, 밀봉 성능 및 내노화성
구리 튜브가 내장된 냉각판의 유로에는 용접 부위가 없습니다. 열 저항을 최소화하기 위해 원래 벽 두께가 1.2mm인 구리 튜브를 사용합니다. 단단히 압착한 후 CNC 가공을 통해 0.5mm 층을 제거하여 실제 튜브 벽 두께는 0.7mm만 남깁니다. 구리 튜브 자체는 액체 누출 위험이 없지만, 구리 튜브와 알루미늄 기판 사이의 접합면은 1.0~1.6MPa의 표준 압력 저항을 가지며 취약한 부분으로 작용합니다. 반복적인 열 충격 사이클 후, 충전재에 미세 박리가 발생하기 쉽고, 이로 인해 계면 열 저항이 해마다 증가하여 열 방출 성능이 점진적으로 저하됩니다.
진공 브레이징 냉간 성형판은 내부 틈이 전혀 없는 일체형 금속 접합 구조를 특징으로 하며, 2.5~3 MPa의 압력 저항성을 제공합니다. 이러한 성형판은 고압 맥동 및 심한 진동에도 견딜 수 있으며, 100,000만 회 압력 사이클 테스트 후에도 누출이 전혀 감지되지 않았습니다. 특히 마찰 교반 용접(FSW)은 고온 가소화를 통해 재료를 하나의 일체형 부품으로 융합하여 누출 위험을 완전히 제거합니다.
4.2 생산 주기 및 대량 생산 비용 분석
구리 튜브 매립 공정은 장비 투자 비용이 적고 가공 워크플로우가 간단합니다. 고가의 진공 브레이징로를 사용하지 않아 단일 유닛 처리 주기가 짧고 소량 생산 시 프로토타입 제작 비용이 저렴합니다. 특히 대형 비표준 콜드 플레이트의 경우 브레이징 방식보다 25~35% 저렴하여 비용 효율성이 뛰어납니다. 이 공정은 연구 개발 프로토타입 및 소량 맞춤형 프로젝트에 최적의 솔루션이며, 저전력 칩에도 비용 효율적인 옵션입니다. 다양한 전력 부하 조건에서의 콜드 플레이트 유로 선택 및 설계에 대한 자세한 내용은 저희 논문을 참조하십시오.
진공 브레이징 공정은 배치 생산 시 고온 진공로를 사용하는데, 이는 긴 가열 주기와 높은 에너지 소비로 인해 소량 주문 시 단위 비용이 높아지는 단점이 있습니다. 그러나 대규모 양산 시에는 단위 비용이 크게 절감됩니다. 이 공정은 6~8mm 두께의 초박형 판재 제작을 가능하게 하여 경량 장비 및 공간 제약이 있는 응용 분야에 필수적인 기술입니다. 현재 AI 하드웨어용 GPU 콜드 플레이트 와 광학 모듈 콜드 플레이트가 이 공정을 통해 제작되고 있습니다. 마찰 교반 용접은 초기 장비 투자 비용이 낮은 대안으로, 검사 시 유로 세척 단계를 생략하여 비용을 더욱 절감할 수 있습니다. 반면 진공 브레이징은 브레이징 잔류물을 남기기 때문에 추가적인 고압 세척 공정이 필요합니다.
5. 적용 범위 및 엔지니어링 선정 기준
두 공정 모두 절대적인 장점이나 단점을 지니는 것은 아닙니다. 선택의 핵심은 열원 특성, 작동 환경 및 프로젝트의 대량 생산 특성을 고려하여 최적의 방식을 찾는 데 있습니다. 이 장에서는 두 가지 유형의 콜드 플레이트에 대한 정확한 적용 범위를 정의합니다. 다양한 전력 수준의 칩에 적합한 콜드 플레이트의 유로 선택 및 설계 방식에 대한 자세한 내용은 이전 논문을 참조하십시오.
5.1 구리 튜브 매립형 냉각판이 선호되는 시나리오
• 단일 지점 고열유속 열원: 산업용 파이버 레이저, 고출력 단일 IGBT 모듈, 의료용 송신 장비(열유속 밀도 ≥15 W/cm²)
• 소량 맞춤형 프로젝트 및 엔지니어링 예산이 제한적인 대규모 비표준 냉간 성형판 프로젝트;
• 순환 펌프 출력이 제한적이며 낮은 유동 저항과 낮은 작동 에너지 소비를 요구하는 액체 냉각 시스템;
• 장기간 사용을 위해 기존 냉각제를 사용하는 시스템으로, 표면 온도 균일성에 대한 엄격한 요구 사항 없이 누출 방지 안정성을 우선시합니다.
5.2 진공 브레이징 냉간 플레이트가 선호되는 시나리오
• 균일한 평면 열원 시나리오: AI 서버 GPU 클러스터, 광학 모듈, 에너지 저장 배터리 냉각판, 멀티칩 통합 전자 모듈;
• 표면 온도 차이가 2℃ 이하인 고정밀 온도 제어가 요구되는 응용 분야로, 자동차 및 군용 고신뢰성 작동 조건에 적합합니다.
• 설치 공간이 제한적이며 초박형 및 초경량 냉각판 구조가 필요한 장비;
• 고압 및 진동과 같은 가혹한 환경에서 장기간 작동하는 표준화된 대량 생산 프로젝트.
