IGBT의 액체 냉판 및 내부 수로는 스키브드 핀 공정을 사용하여 마찰 교반 용접 공정으로 용접되는 미세 수로 구조를 생산하며 매우 효율적인 방열 성능을 제공합니다. 전체 치수의 CNC 정밀 가공은 IGBT의 방열 요구 사항을 충족할 수 있습니다. 크기와 힘이 다릅니다. 표준 IGBT 및 기타 전력 전자 애플리케이션에 적합하도록 설계되었습니다. 우리는 또한 귀하의 응용 분야에 맞게 액체 냉각판 크기를 사용자 정의할 수 있습니다.
제품 사양
•플레이트 세부 정보: 압출 알루미늄 6063-T5
•Micro water channel을 만드는 Skived 공정
•마찰교반용접 공정
•표준 마감: 크로메이트 코팅
•높은 열전도율
•1/4 NPT 스레드 입력 및 출력
•낮은 압력 강하
•뛰어난 열전달
•규격 : 202*130*20mm,1.3kg
IGBT 호환성
•세미크론 SemiX® 3
•인피니언 EconoDUAL™3
•Fuji Semiconductor Spring Contact 모듈
•Powered NX™ 시리즈
•기타 IGBT 또는 고전력 장치

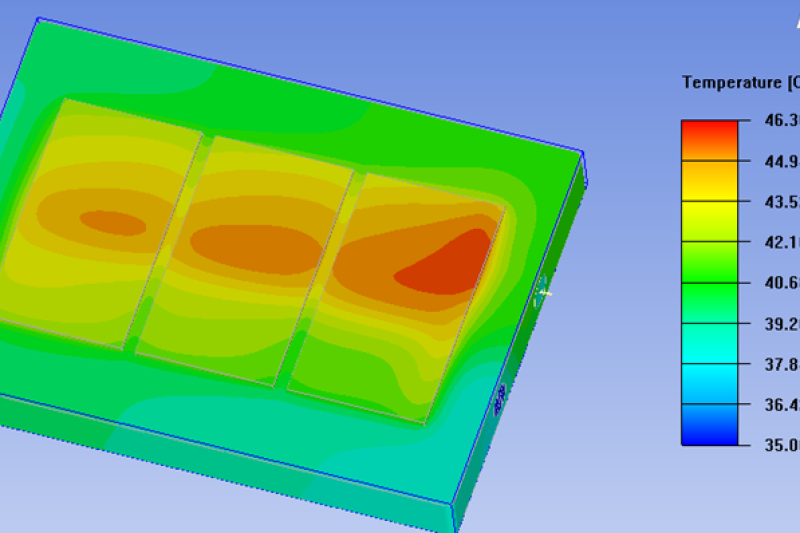

열 시뮬레이션 분석
• 화력 @ 500W
• 주위 온도는 35 °C입니다.
•물의 흐름 4LPM
•열 저항:(46.4-35)/500=0.012
• 최대 압력 1250N/m2
