다양한 산업 분야에서 널리 사용되는 액체 냉각판 의 설계는 효율적인 열 방출을 보장하는 데 매우 중요한 역할을 합니다. 그러나 시스템의 성능과 신뢰성을 유지하기 위해서는 설계 과정에서 액체 누출의 잠재적 위험을 반드시 고려해야 합니다.
액체 냉각판의 설계 이해
일반적으로 액체 냉각판은 알루미늄 기판에 구리 튜브를 내장하여 제작됩니다. 먼저 CNC 기술을 사용하여 알루미늄에 홈을 가공합니다. 다음으로, 원하는 모양으로 미리 구부린 구리 튜브를 펀칭기를 사용하여 알루미늄에 압착합니다. 튜브와 알루미늄 사이의 틈은 열 저항을 줄이기 위해 에폭시 수지로 채웁니다. 이러한 조합은 알루미늄의 경량성과 구리의 높은 열전도율을 활용합니다.

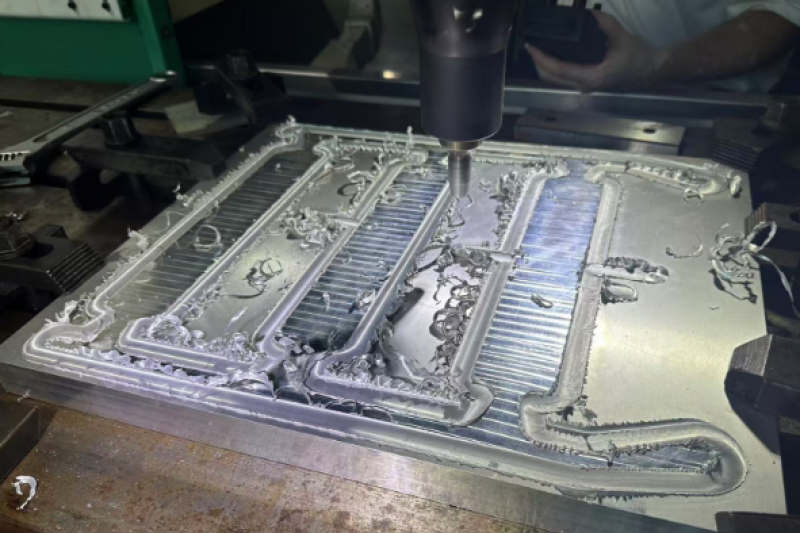

또는 엔지니어는 재료 접합을 위해 마찰교반용접 (FSW)이나 진공납땜을 선택할 수도 있습니다 . 조립 후에는 두 개의 입구와 출구를 설치하여 액체 냉매(일반적으로 물 또는 물과 알코올 혼합물)가 순환하면서 열을 발산 하도록 합니다 . 물은 높은 열전도율 과 비열 용량 덕분에 이상적인 냉각제입니다. 그러나 추운 환경에서는 결빙 위험이 발생하므로 물에 알코올을 혼합하면 결빙을 방지하고 지속적인 열 발산을 보장할 수 있습니다.
액체 누출이 우려되는 이유
냉각판의 액체 누출은 심각한 문제입니다. 엔지니어는 누출 위험을 최소화하도록 시스템을 신중하게 설계해야 합니다 . 누출은 다음과 같은 결과를 초래할 수 있기 때문입니다.
- 감소 cooling efficiency, 열 발산을 방해합니다.
- 시스템 구성 요소의 손상장비의 신뢰성과 수명에 영향을 미칩니다.
- 전자부품 및 회로의 부식시스템 고장이나 화재의 가능성이 높아집니다.
액체 누출의 일반적인 원인
- 재료 응력 및 표면 장력 시 용접 과정, 응력이 재료에 축적되어 사소한 균열이나 변형이 발생할 수 있습니다. 이러한 결함은 냉각수가 스며들 수 있는 작은 구멍을 만듭니다.
- 설치 및 프로세스 결함 설치가 정확하지 않거나 용접 및 밀봉 공정에 결함이 있는 경우 누출 위험이 커집니다. 밀봉 불량이나 실리콘 링의 노화와 같은 문제는 특히 알루미늄 판의 평탄도가 적절하게 유지되지 않은 경우 시스템을 손상시킬 수 있습니다.
- 환경 요인 온도 변동, 특히 고압 환경에서는 씰의 무결성에 영향을 미칠 수 있습니다. 씰링 실패는 초기 테스트에서는 감지할 수 없지만 실제 조건에서는 분명해질 수 있습니다. 설계는 사용 환경에서 열 및 저온 충격을 고려해야 합니다.
- 젖음성 문제 냉각수는 재료 표면에 다양한 효과를 미칠 수 있습니다. 냉각판의 표면이 너무 거칠거나 미세한 결함이 있는 경우 냉각수가 더 쉽게 침투하여 누출 가능성이 높아질 수 있습니다.
잠재적 누출 위험 테스트
누출 위험을 최소화하기 위해서는 종합적인 테스트가 필수적입니다. 당사는 냉각판의 건전성을 평가하기 위해 다양한 계측 장비를 사용합니다 . 여기에는 차압 및 유지 압력 테스트 장비가 포함됩니다. 유지 압력 테스트는 일반적으로 30분에서 2시간 동안 진행됩니다. 실제 사용 환경을 모방하기 위해 수온을 조절하여 테스트를 진행합니다.
설계 단계에서 이러한 요소를 고려함으로써 엔지니어는 누출 위험을 줄일 수 있습니다. 이를 통해 액체 냉각판의 효율성, 수명 및 신뢰성이 향상됩니다.
