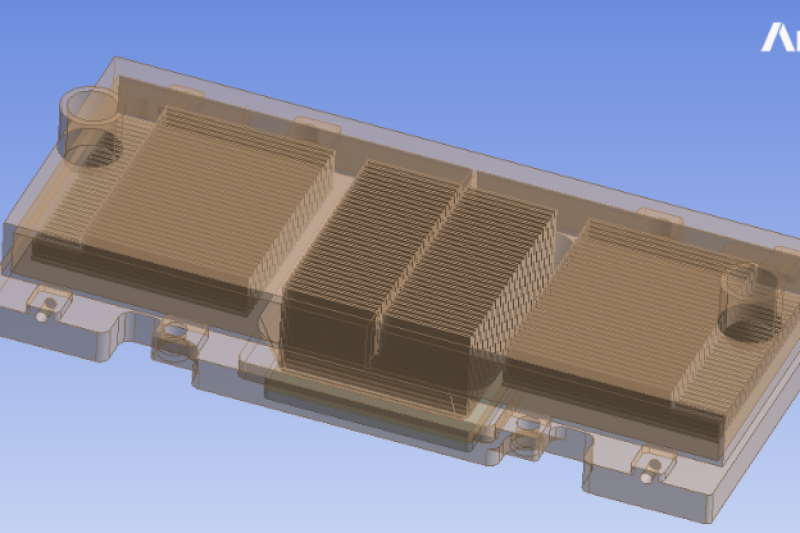

AI 컴퓨팅 파워의 핵심인 NVIDIA H100 GPU는 750W의 최대 부하에서 작동할 때 마치 "열 폭탄"처럼 매우 높은 열 밀도를 생성합니다. 고출력 수냉 플레이트에서 계면 재료의 중요성. 방열 재료를 잘못 선택하면 코어 온도가 120°C를 초과하여 즉각적인 열 조절을 유발하고 하드웨어 수명을 단축시킬 수 있습니다. 기존 방열 패드부터 고성능 흑연 시트까지 다양한 소재는 열전도도와 적용 적합성이 크게 다릅니다. H100이 컴퓨팅 파워를 안정적으로 제공하기 위해서는 정확한 소재 선택이 매우 중요합니다. 특히, 열 시뮬레이션 Ansys 소프트웨어를 통한 분석은 열 인터페이스 재료의 대체 불가능한 역할을 더욱 강조합니다. 구리 액체 냉각판 80mm × 145mm × 20mm(높이) 크기의 이 시뮬레이션 결과는 중앙의 국부 온도가 매우 높아 냉각판 양쪽으로 열이 효과적으로 전달되지 않음을 보여줍니다. 이는 H100 코어와 냉각 시스템 사이의 열 전달 간격을 메우는 데 방열판이 필수적임을 직접적으로 보여줍니다.
I. 기존 열 패드(1-12W/m·K): H100 방열을 위한 "기본 방어선"
기존 열 패드는 실리콘을 기반으로 하며, 열전도성 필러를 추가하여 성능을 조절합니다. 1~12W/m·K의 범위를 지원하는 이 패드는 H100 방열 시스템의 "초급부터 고급 옵션"까지 제공하며, 열전도도 기울기에 따라 적합성이 달라집니다.
1. 낮은 열전도도 범위(1-3W/m·K): 비상용으로만 사용, XNUMX차 냉각에는 사용하지 마십시오.
Bowman의 열 패드 대부분 보급형 제품으로, 열 효율은 "틈새를 채우고 공기를 차단하는" 기본적인 요구 사항만 충족합니다(공기의 열전도도는 0.026W/m·K에 불과합니다). H100에 사용할 경우, 저부하 시동(전력 200W 미만) 시에도 소량의 열만 느리게 전달합니다. 전력이 750W로 상승하면 과도한 열 저항으로 인해 코어에 열이 가두어 Ansys의 구리 냉각판 시뮬레이션에서 관찰된 "중앙 과열" 문제가 악화되고 코어 온도가 100분 이내에 10°C를 초과하여 스로틀링이 발생할 수 있습니다. 이 제품은 H100 주변의 저전력 부품(예: 전원 공급 모듈)의 보조 방열에만 적합하며 코어 영역에는 절대 사용해서는 안 됩니다.
2. 중간 열전도도 범위(4-6W/m·K): 중간 부하에 사용 가능, 최대 부하에서는 어려움
알루미늄 질화물 및 알루미늄 산화물과 같은 필러를 추가한 후 이 패드는 30% 더 낮습니다. 열의 낮은 전도성 모델보다 저항성이 뛰어나 H100의 "경미한 작업에서 중간 정도의 작업"에 적합합니다. 예를 들어, 소규모 AI 추론(전력 300~400W) 중에는 코어 열을 방열판으로 전달하여 온도를 약 95°C로 유지할 수 있습니다. 그러나 750W의 최대 부하에서는 열 전달 속도가 열 발생 속도를 따라가지 못합니다. Ansys 시뮬레이션 결과와 유사하게, 열은 중심부에 축적되고 30분 후에는 코어 온도가 110°C 이상으로 상승하며, 컴퓨팅 코어가 집중된 지역과 같은 국소적인 핫스팟에서는 온도가 더 높아집니다. 장기간 작동 시 회로 성능 저하가 발생할 수 있습니다. H100의 일시적인 비최대 부하 시나리오에만 적합하며, 고강도 작업의 요구 사항을 충족하지 못합니다.
3. 높은 열전도도 범위(7-12W/m·K): 750W 전체 부하의 "주요 플레이어"
이 패드는 고순도 복합 필러(그래핀 마이크로플레이크 + 질화붕소 등)를 사용하고 최적화된 적합성(20%-40% 압축비)을 갖추고 있어 H100 코어와 구리 냉각판 사이의 미세 간극을 완벽하게 메워 Ansys 시뮬레이션에서 확인된 "열전달 병목 현상"을 효과적으로 해결합니다. 750W의 최대 부하에서 코어 열을 냉각판으로 빠르게 전달하여 열이 중앙에 축적되는 대신 양쪽으로 확산되도록 유도합니다. 따라서 코어 온도를 85~95°C의 안전 범위 내로 안정화하고 표면 온도 차이는 5°C 이내로 제어합니다. 또한, 전기 절연성(절연 저항 ≥10^9Ω·cm)이 뛰어나 H100과 냉각판 사이의 단락을 방지하며, 인듐 시트와 흑연 시트보다 비용이 저렴합니다. 대량 생산되는 H100 애플리케이션에 비용 효율적인 최고의 선택입니다.
II. 인듐 시트(81-86W/m·K): 높은 열전도도를 지녔지만 틈새시장을 노리는 옵션
금속 열 인터페이스 재료인 인듐 시트는 기존 패드보다 열전도도가 훨씬 높고 연성이 뛰어납니다("이음매 없는 접합"을 위해 0.03mm까지 압축 가능). H100과 구리 냉각판의 경우, Ansys가 강조한 "중앙 열 축적" 문제 해결에 탁월합니다.
• 핵심 장점: 81~86W/m·K의 높은 열전도도를 가진 인듐 시트는 H100 코어에서 냉각판으로 집중된 열을 "밀리초 속도"로 전달할 수 있으며, 열 저항은 1W/m·K 패드의 5/12에 불과합니다. 이를 통해 열이 냉각판 양쪽으로 빠르게 분산되어 코어와 냉각판 사이의 온도 차이를 3°C 이내로 제어할 수 있습니다. H100 슈퍼컴퓨팅 노드와 같이 극한의 온도 안정성이 요구되는 환경에서는 온도 변동을 더욱 줄이고 열 응력으로 인한 하드웨어 마모를 최소화합니다.
• 적용 한계: 첫째, 비용이 높습니다. 단가는 5W/m·K 패드의 8~12배이며, 대규모 적용 시 하드웨어 비용이 크게 증가합니다. 둘째, 산화되기 쉽습니다. 공기에 노출된 후 24시간 이내에 산화층이 형성되어 열전도도가 30% 감소하고 산화 방지를 위한 추가 코팅이 필요할 수 있습니다. 셋째, 설치 요건이 엄격합니다. 인듐 시트는 경도가 낮기 때문에 H100 코어 또는 냉각판 표면에 미세한 돌출부가 있는 경우 설치 중 변형이 발생하여 열전달 개선 효과가 역전되고 국부 과열이 다시 발생할 수 있습니다. 따라서 예산이 많고 정밀성이 높은 특수한 분야에만 적합하며, 주류가 될 수는 없습니다.
III. 흑연 시트(800-2500W/m·K): H100의 "핫스팟 제거" 핵심
"높은 측면 열전도도 + 초박형"이라는 특성을 지닌 흑연 시트는 H100 방열에 있어 "열 확산 챔피언"으로, 특히 구리 냉각판(제한된 측면 열전달이 Ansys 시뮬레이션에서 드러났음)을 보완하는 데 매우 유용합니다. 흑연 시트의 핵심은 열 패드와 함께 사용하여 냉각판 전체에 걸쳐 열 분산을 가속화하고 중앙 과열을 방지하는 것입니다. 흑연 시트의 종류에 따라 적합성이 크게 다릅니다.
1. 천연흑연 시트(800~1200W/m·K): 열 확산을 위한 비용 효율적인 보조제
천연 흑연 시트는 구리보다 2~3배 높은 측면 열전도도를 가지고 있어 H100 중앙 핫스팟(Ansys 시뮬레이션에서 확인됨)에서 발생하는 열을 전체에 걸쳐 빠르게 분산시킬 수 있습니다. 콜드 플레이트 표면. 10~12W/m·K 열 패드(코어에서 냉각판으로의 수직 열 전달을 담당)와 함께 사용하면 천연 흑연 시트가 열을 냉각판 측면으로 전달하여 10W 최대 부하 시 국소적인 열점 온도를 15~750°C 낮춥니다. 천연 흑연 시트의 가격은 합성 흑연 시트의 1/3에 불과하여 대량 생산되는 H100 시스템에 적합한 방열판입니다.
2. 합성 흑연 시트(1500~2000W/m·K): 고부하에서 열 확산의 주요 힘
고온 흑연화를 통해 생산된 합성 흑연 시트는 수직 열전도도가 30~50W/m·K로 증가하고 측면 열 확산 성능이 더욱 강화되었습니다. 초박형 디자인(0.01~0.1mm)은 H100 코어와 구리 냉각판 사이에 완벽하게 맞아 냉각판의 고유한 열 분산 한계를 해결합니다. 장시간 750W의 최대 부하 작동(예: 24시간 AI 학습) 시, 높은 열전도율 패드를 사용하여 코어 온도 변동을 ±7°C 이내로 유지하여 열이 냉각판 전체에 고르게 분산되도록 하고 중앙 과열 위험을 제거합니다. 엄격한 안정성을 요구하는 고성능 서버 환경에 적합하지만, 천연 흑연 시트보다 가격이 2~3배 높아 예산과 필요 사항 간의 균형을 고려해야 합니다.
3. 나노복합 흑연 시트(1800-2500W/m·K): 극한 시나리오를 위한 "기술 벤치마크"
이 흑연 시트는 고온 팽창 + 초음파 진동 공정을 통해 제조되어 최고의 열전도도를 달성합니다. 측면 열 확산 속도는 구리의 8~10배에 달하며, 이는 냉각판의 기본 성능을 훨씬 능가합니다. 고온 및 저온(-50°C ~ 200°C)에서도 성능 저하 없이 견딜 수 있어 H100의 가장 심각한 중앙 핫스팟 제거에 이상적입니다. 그러나 제조 공정이 매우 복잡하고 비용이 합성 흑연 시트의 2~3배에 달합니다. 또한, 주문 생산만 가능하며, 현재는 군용 및 슈퍼컴퓨팅급 H100 애플리케이션과 같은 특수한 상황에서만 사용되며 민간 및 상업용 시장에는 전혀 적합하지 않습니다.
IV. H100(750W) 방열을 위한 궁극적인 선택 논리
1. 대량 생산 비용 효율성을 위한 최고의 선택: 10-12W/m·K의 높은 열전도도 패드(수직 코어-냉각판 열 전달용) + 천연 흑연 시트(측면 냉각판 열 확산용). 이 조합은 Ansys 시뮬레이션에서 나타난 바와 같이 구리 냉각판의 "중앙 과열" 문제를 직접적으로 해결하고, H90 상용 시나리오(예: AI 추론 서버 및 데이터 센터 노드)의 100% 이상을 충족하며, 방열 효율과 비용의 균형을 유지합니다.
2. 고정밀 시나리오에 대한 적응: 12W/m·K 패드 + 합성 흑연 시트(온도 변동에 민감한 AI 학습 시나리오에 적합) 또는 인듐 시트(슈퍼컴퓨팅 수준의 고정밀 요구 사항에 적합), 완벽에 가까운 열 분배를 달성하기 위해 3~5배의 비용 증가를 감수해야 함.
3. 특수 극한 시나리오: 나노 복합 흑연 시트 + 인듐 시트는 맞춤형, 고예산 특수 요구 사항(예: 군사용 컴퓨팅 장치)에만 사용되며 주류 시장 방향은 아닙니다.
H100의 경우 "절대적으로 가장 좋은" 방열 소재는 없으며, "가장 적합한" 조합만 존재합니다. Ansys의 구리 시뮬레이션 결과 차가운 플레이트 열전도 시트는 열 전달 병목 현상 해결에 중요한 연결 고리임을 확인했습니다. 실제 컴퓨팅 성능 요구 사항, 예산 비용, 그리고 안정성 요구 사항 간의 균형을 열전도 패드와 흑연 시트에 맞춰 조정함으로써 H750의 강력한 100W 컴퓨팅 성능을 안정적으로 발휘할 수 있습니다.
