액체 냉각판: 효율적인 열 관리 솔루션을 위한 완벽한 가이드

고출력 전자 장비의 발열 관리에 어려움을 겪고 계신가요? 액체 냉각판이 바로 여러분이 찾던 해결책일 수 있습니다. 이 특수 열 관리 장치는 기존 냉각 방식으로는 감당하기 어려운 고온 환경에서도 효과적으로 열을 방출하며, 동일한 크기에서 기존 공랭식보다 최대 10배 더 많은 열을 처리할 수 있습니다!

액체 냉각판 소개

액체 냉각판이란 정확히 무엇인가요?

액체 냉각판은 순환 냉각수를 사용하여 전자 부품의 열을 흡수하고 방출하는 특수 열교환기입니다. 공기 흐름에만 의존하는 수동형 방열판과 달리, 액체 냉각판은 유체 순환을 통해 열을 능동적으로 제거하므로 고전력 전자 제품 냉각에 이상적입니다.

"지난 35년 동안 데이터 센터에서 냉각판과 같은 액체 냉각 솔루션 도입이 27% 증가하여 기존의 공랭 방식에 비해 평균 XNUMX%의 에너지 절감 효과가 나타났습니다."라고 Institute for Advanced Electronics Cooling의 열공학 연구 책임자인 Sarah Chen 박사는 말합니다.

액체 냉각판은 어디에 사용되나요?

액체 냉각판은 다양한 산업 분야에 적용됩니다.

• 데이터 센터 및 서버 – 고밀도 서버 랙 냉각
• 전기 자동차 – 배터리 열 관리
• 의료 장비 – MRI 기계 및 진단 장치
• 산업용 전원 공급 장치 – 인버터 및 전력 변환
• 재생 에너지 – 태양광 인버터 및 풍력 발전 변환기
• 군사 및 항공 우주 – 레이더 시스템 및 통신 장비
• 레이저 시스템 – 다이오드 레이저 냉각 및 광학 장비

그들을 돋보이게 만드는 주요 이점

• 뛰어난 열 성능 – 공기 냉각보다 열을 더 효율적으로 제거합니다.
• 공간 절약형 디자인 – 좁은 공간에도 적합한 컴팩트한 프로필
• 조용한 작동 – 시끄러운 팬이 필요 없습니다
• 목표 냉각 – 필요한 곳에 정확히 냉각을 지시합니다.
• 장비 수명 연장 – 최적의 작동 온도 유지

액체 냉각판 작동 원리

열전달의 과학

액체 냉각판은 간단하면서도 효과적인 원리로 작동합니다. 발열체가 냉각판 표면에 직접 접촉하면 열이 전도 에 의해 냉각판 재질로 전달됩니다. 냉각판 내부에는 열을 흡수하는 냉각제가 흐르는 채널이 있습니다 . 이렇게 가열된 유체는 열교환기로 이동하여 흡수한 열을 방출합니다.

일반 냉각수 및 그 특성

다양한 응용 분야에는 각기 다른 냉각수 유형이 필요합니다.

• 탈 이온수 – 뛰어난 열적 특성, 그러나 제한된 온도 범위
• 에틸렌 글리콜 혼합물 – 더 나은 온도 범위(-40°C ~ 107°C)
• 프로필렌 글리콜 혼합물 – 에틸렌 글리콜에 비해 독성이 적은 대안
• 유전체 유체 – 전기적으로 비전도성이어서 전자기기 주변에서 더 안전합니다.
• 특수 엔지니어링 유체 – 극한 요구 사항에 대한 맞춤 솔루션

콜드 플레이트에서 완전한 시스템으로

액체 냉각판은 일반적으로 다음을 포함하는 더 큰 냉각 루프의 일부입니다.

• 펌프 – 냉각수를 시스템 전체로 순환시킵니다.
• 라디에이터/열교환기 – 냉각수에서 주변 공기로 열을 전달합니다.
• 저수지 – 추가 냉각수를 저장하고 기포 제거에 도움이 됩니다.
• 튜빙/파이핑 – 구성 요소를 연결하고 흐르는 냉각수를 포함합니다.
• 제어 시스템 – 온도를 모니터링하고 유량을 조정합니다.

액체 냉각판의 종류

FSW 액체 냉각판

마찰교반용접(FSW) 냉간판은 열 관리 분야의 최첨단 기술입니다. 이 고급 제조 공정은 회전하는 공구를 사용하여 기계적 마찰을 통해 재료를 접합함으로써 기존 용접 방식 없이 이음매 없는 내부 채널을 생성합니다.

주요 이점 :

• 뛰어난 열 성능 – 매끄러운 채널로 뛰어난 열 전달이 가능합니다.
• 더 높은 압력 능력 – 최대 300 PSI의 작동 압력을 견딜 수 있습니다.
• 진공 밀폐 구조 – 누출 문제를 제거합니다.
• 복잡한 채널 설계 – 최적화된 유체 경로를 허용합니다.

이상적인 응용 프로그램:

• 고전력 밀도 컴퓨팅
• 군사 및 항공우주 시스템
• 의료 영상 장비
• 산업용 레이저 시스템

"FSW 액체 냉각판은 고성능 컴퓨팅을 위한 냉각 방식에 혁명을 일으켰습니다. 구조적 무결성을 유지하면서 복잡한 채널 형상을 처리할 수 있는 이 기술은 열적 한계 없이 프로세서 성능의 한계를 뛰어넘을 수 있게 해 주었습니다."

– NextGen Computing Solutions의 수석 열 엔지니어인 Michael Rodriguez

브레이징 액체 냉판

브레이징 냉간판은 고온 접합 공정을 이용하여 두 기본 금속 사이에 용가재를 녹여 강력한 야금학적 결합을 형성하는 방식입니다.

주요 이점 :

• 우수한 열전도도 – 납땜 접합은 최소한의 열 저항을 제공합니다.
• 고 신뢰성 – 잠재적 누출 지점 감소
• 내식성 – 내구성이 뛰어난 소재로 제작 가능
• 복잡한 내부 기하학 – 최적화된 냉각 설계가 가능합니다.

이상적인 응용 프로그램:

• 전력 전자 냉각
• 산업용 인버터
• 통신 장비
• 배터리 열 관리

압출 액체 냉판

압출 냉간판은 다양한 용도에 비용 효율적인 냉각 솔루션을 제공합니다. 이 제품은 알루미늄을 금형을 통해 압출하여 냉각 채널이 통합된 연속적인 프로파일을 만드는 방식으로 제조됩니다.



주요 이점 :

• 비용 효율성 – 간소화된 제조로 비용 절감
• 일관된 품질 – 압출로 균일한 채널 치수 보장
• 경량 설계 – 알루미늄 구조로 무게를 최소화합니다.
• 확장 가능한 생산 – 대량 생산이 용이합니다.

이상적인 응용 프로그램:

• LED 조명 시스템
• 태양 광 인버터
• 저전력~중전력 전자 장치
• 비용에 민감한 애플리케이션

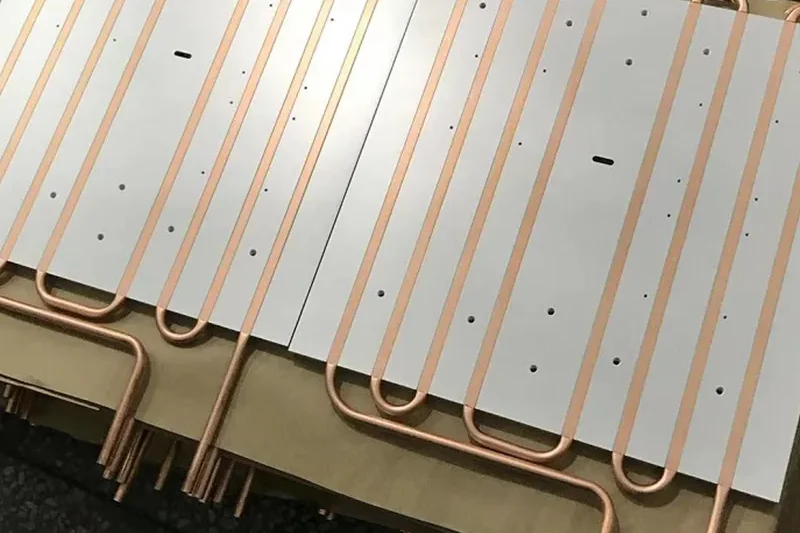

동관 액체 냉각판

구리 튜브 냉각판은 금속판(일반적으로 알루미늄)에 구리 튜브가 내장되거나 압착되어 만들어진 단순하지만 효과적인 열 전달 시스템입니다.

주요 이점 :

• 입증 된 신뢰성 – 성공적인 구현의 오랜 역사
• 간단한 건설 – 덜 복잡한 제조 공정
• 간단한 디자인에 비용 효율적 – 합리적인 비용으로 우수한 열 성능 제공
• 유연한 튜브 라우팅 – 장애물을 피하기 위해 모양을 만들 수 있습니다.

이상적인 응용 프로그램:

• IGBT 냉각
• 전원 공급 장치 냉각
• 배터리 열 관리
• 모터 드라이브

드릴링 액체 냉각판

정밀 가공된 구멍과 채널을 활용하는 드릴형 액체 냉각판은 첨단 드릴링 기술을 통해 제작됩니다. 이러한 제조 방식을 통해 냉각 채널의 위치를 ​​특정 곳에 배치하여 고도로 맞춤화된 냉각 솔루션을 구현할 수 있습니다.

주요 이점 :

• 고도로 사용자 정의 가능한 채널 레이아웃 – 필요한 곳에 정확히 배치된 채널
• 정밀 냉각 구역 타겟팅 – 특정 구성 요소에 대한 직접 냉각
• 다양한 소재와 호환 가능 – 알루미늄, 구리 또는 기타 금속으로 제조 가능
• 프로토타입 제작에 좋음 – 디자인 변경 사항을 신속하게 구현할 수 있습니다.

이상적인 응용 프로그램:

• 맞춤형 일회용 냉각 솔루션
• 연구개발 프로젝트
• 열 분포가 고르지 않은 응용 분야
• 테스트 및 검증 플랫폼

액체 냉각판 vs. 공기 냉각 시스템

효율성 비교

냉각 효율 측면에서 액체 냉각판은 확실한 우위를 점하고 있습니다. 물은 부피당 공기보다 약 4,000배 높은 열용량을 가지고 있습니다 . 즉 , 액체 냉각 시스템은 더 작은 부품을 사용하면서도 훨씬 더 많은 열을 제거할 수 있습니다.

대부분의 공랭식 시스템은 구성 요소당 500W가 넘는 열 부하를 처리하는 데 어려움을 겪는 반면, 액체 냉각판은 동일한 면적에서 수 킬로와트의 열 발산을 쉽게 처리할 수 있습니다.

공간 및 디자인 고려 사항

액체 냉각 시스템은 공간이 매우 부족한 응용 분야에서 빛을 발합니다.

• 소형 전자 장치 케이스 – 냉각판은 구성 요소 수준에서 더 적은 공간을 필요로 합니다.
• 고밀도 컴퓨팅 – 동일한 랙 공간에 더 많은 컴퓨팅 성능을 넣을 수 있습니다.
• 임베디드 시스템 – 전체 제품 크기를 더 작게 할 수 있습니다.

냉각판 자체는 작지만, 완전한 액체 냉각 시스템에는 펌프, 저수조, 열교환기와 같은 추가 구성 요소가 필요하다는 점을 기억하세요.

소음 수준 차이

수냉과 공냉의 가장 두드러진 차이점 중 하나는 소음 수준입니다. 공냉은 팬을 사용하는데, 특히 고전력 부품을 냉각할 때 상당한 소음을 발생시킵니다.

액체 냉각판은 부품 수준에서 무소음으로 작동합니다. 유일한 소음은 냉각 루프의 펌프에서 발생하는데, 일반적으로 냉각 팬보다 훨씬 조용합니다.

비용 분석: 초기 비용 대 장기 비용

액체 냉각 시스템은 일반적으로 공기 냉각 시스템보다 초기 비용이 높지만 총 소유 비용 계산은 더 복잡합니다.

초기 투자:

• 액체 냉각: 구성 요소 비용이 더 높고 설치가 더 복잡함
• 공기 냉각: 구성 요소 비용 절감, 설치 간소화

운영 비용 :

• 액체 냉각: 에너지 소비 감소, 장비 수명 연장
• 공기 냉각: 에너지 사용량 증가, 장비 조기 고장 가능성

고전력 애플리케이션의 경우 에너지 절감과 향상된 장비 신뢰성으로 인해 액체 냉각 방식이 시스템 수명 동안 더 경제적인 선택이 되며, 일반적으로 투자 수익률은 2~3년 내에 달성됩니다.

차이를 만드는 재료

알루미늄: 다재다능한 성능

알루미늄은 액체 냉각판에 가장 일반적으로 사용되는 재료로, 다음과 같은 뛰어난 특성 균형을 제공합니다.

• 우수한 열전도율 (~205 W/m·K)
• 경량 구조 – 구리 무게의 약 1/3
• 비용 효율성 – 구리나 이국적인 재료보다 저렴합니다.
• 내식성 – 자연적으로 보호 산화막을 형성합니다.

알루미늄에 가장 적합한 응용 분야:

• 일반 용도 전자 장치 냉각
• 무게에 민감한 애플리케이션
• 비용 제약이 있는 프로젝트
• 적당한 열유속 상황

구리: 프리미엄 열전도체

열 성능이 최우선 순위인 경우 구리 냉각판은 탁월한 결과를 제공합니다.

• 우수한 열 전도성 (~400 W/m·K)
• 우수한 온도 균일성 – 핫스팟을 최소화합니다
• 높은 열유속 능력 – 집중된 열원을 처리할 수 있습니다.
• 항균성 – 냉각 시스템에서 생물학적 성장에 저항합니다.

구리의 최적 적용 분야:

• 고성능 컴퓨팅
• 레이저 냉각
• 집중 열원을 갖춘 전력 전자 장치
• 프리미엄 열 관리 솔루션

스테인리스 스틸: 부식 방지제

부식 저항성이 가장 중요한 환경에서 스테인리스 스틸 냉각판은 견고한 솔루션을 제공합니다.

• 탁월한 내식성 – 공격적인 냉각수와도 잘 작동합니다.
• 고강도 – 고압 응용 분야에 적합
• 화학적 호환성 – 광범위한 유체에 사용 가능
• 온도 안정성 – 광범위한 온도 범위에서 속성을 유지합니다.

스테인리스 스틸의 최적 적용 분야:

• 화학 처리 장비
• 식음료 가공
• 제약 제조
• 해양 환경

"재료 선택은 냉각판 설계에서 가장 중요한 결정 사항일 것입니다. 열 설계 자체에 결함이 있는 것이 아니라, 재료 선택이 작동 환경과 맞지 않아 애플리케이션이 실패한 사례를 수없이 많이 보아왔습니다 ."

– James Hartford, Industrial Thermal Solutions의 재료 과학 책임자

복합 재료: 냉각의 미래

새로운 복합 소재는 냉각판 설계에 새로운 가능성을 열어주고 있습니다.

• 금속-매트릭스 복합재 – 세라믹 입자 또는 탄소 섬유로 강화된 금속
• 탄소 섬유 강화 폴리머 – 방향성 열 특성을 갖춘 경량
• 알루미늄-흑연 복합재 – 무게 감소로 향상된 열전도도

신흥 애플리케이션:

• 항공우주 및 위성 시스템
• 차세대 전기 자동차
• 휴대용 고성능 컴퓨팅
• 첨단 의료기기

냉각 요구 사항에 액체 냉각판을 선택하는 이유

뛰어난 열전달 효율

액체 냉각판의 기본적인 장점은 뛰어난 열전달 능력에 있습니다.

• 더 높은 열용량 – 물은 공기보다 부피 기준으로 약 4,000배 더 많은 열을 흡수할 수 있습니다.
• 향상된 열전도율 – 액체는 기체보다 열을 훨씬 더 효과적으로 전달합니다.
• 직접 접촉 냉각 – 냉각판은 열원과 물리적으로 접촉합니다.
• 강제 대류 – 활성 유체 순환은 지속적으로 열을 제거합니다.

실제 적용에서는 공기 냉각 방식보다 온도 차이가 5~10배 더 작을 수 있습니다.

공간 절약형 디자인의 이점

액체 냉각판의 컴팩트한 특성은 상당한 공간 이점을 제공합니다.

• 낮은 프로필 냉각 솔루션 – 냉각판은 두께가 몇 밀리미터에 불과할 수 있습니다.
• 대형 방열판 제거 – 부피가 큰 지느러미 구조가 필요 없음
• 원격 열 방출 – 열 차단은 민감한 구성 요소에서 멀리 떨어진 곳에 위치할 수 있습니다.
• 더 높은 부품 밀도 – 전자 부품을 서로 더 가깝게 배치할 수 있습니다.

데이터 센터에서 액체 냉각판 도입은 혁신적이었습니다. 공랭식에서 액체 냉각으로 전환하면서 동일한 랙 공간에서 컴퓨팅 밀도가 최대 300% 향상되었습니다.

– 로버트 창 박사, 데이터 센터 인프라 전문가

신뢰성 요소 및 수명

액체 냉각판의 신뢰성 이점은 주로 더 낮고 일관된 작동 온도를 유지하는 능력에서 비롯됩니다.

온도 감소	대략적인 구성 요소 수명 증가
10 ° C	2배 더 긴 수명
20 ° C	4배 더 긴 수명
30 ° C	8배 더 긴 수명

이러한 개선 사항은 아레니우스 방정식을 따른 것으로, 이 방정식에 따르면 많은 전자 부품의 작동 온도가 10°C 증가할 때마다 고장률이 약 두 배로 증가합니다.

조용한 작동의 장점

액체 냉각판의 가장 즉각적인 이점 중 하나는 소음 없이 작동한다는 것입니다.

• 개선된 작업 환경 – 사무실, 실험실 및 의료 환경에서 중요함
• 향상된 사용자 경험 – 소비자 제품 및 홈 컴퓨팅에 필수
• 더 나은 커뮤니케이션 – 장비가 밀집된 지역에서는 경고나 통신을 더 쉽게 들을 수 있습니다.

비용 고려 사항을 간편하게

초기 비용과 장기 비용 이해

포괄적인 비용 분석은 냉각 시스템의 전체 수명 주기를 고려합니다.

초기 투자 구성 요소:

• 하드웨어 비용 – 냉각판, 펌프, 라디에이터, 저수조, 튜빙
• 설치비 – 공기 냉각 설치보다 더 복잡함
• 엔지니어링 및 디자인 – 전문적인 지식이 필요할 수 있습니다.

장기적 가치 요인:

• 에너지 절약 – 일반적으로 동등한 공기 냉각보다 20-40% 더 효율적입니다.
• 장비 수명 연장 – 구성 요소는 낮은 온도에서 더 오래 지속됩니다.
• 다운타임 감소 – 열 관련 실패 감소
• 공간 활용 – 고밀도 설비로 시설 비용 절감

가격에 영향을 미치는 요인

액체 냉각판 솔루션의 비용은 다음과 같은 몇 가지 주요 요인에 따라 달라집니다.

자재	상대 비용	열 성능	지원 기기
알류미늄	$	좋은	일반 응용 프로그램, 예산 제약
구리	$ $ $	우수한	고성능 요구, 집중 열
스테인리스 강	$$	공정한	부식성 환경, 고압
복합	$ $ $ $	개인마다 다름	특수 응용 분야, 무게 감소

투자 최적화를 위한 팁

사양 및 구매 프로세스 전반에 걸쳐 현명한 선택을 하면 비용을 크게 줄일 수 있습니다.

설계 단계 최적화:

1. 냉각 전문가를 조기에 참여시키세요 – 조기 열 설계 통합으로 비용이 많이 드는 수정 작업이 방지됩니다.
2. 먼저 표준 제품을 고려하세요 – 수정된 표준 제품은 완전 맞춤형 디자인보다 비용이 저렴합니다.
3. 제조 최적화 – 제조상의 제약을 염두에 두고 설계
4. 냉각 요구 사항 통합 – 하나의 큰 냉각판은 여러 개의 작은 냉각판보다 비용이 적게 들 수 있습니다.

"기업들이 냉각판 솔루션을 평가할 때 저지르는 가장 큰 실수는 부품 비용에만 집중하는 것입니다. 실제 비용은 종종 부적절한 냉각 솔루션을 선택하여 조기 시스템 고장을 초래하는 데서 발생합니다."

– Thermal Solutions International의 최고 재무 책임자인 Elizabeth Ramirez

완벽한 액체 냉각판을 선택하는 방법

단계별 선택 가이드

1. 열 요구 사항 정의

• 총 열 부하 (와트 단위) – 얼마나 많은 열을 방출해야 하는가
• 열유속 (W/cm²) – 열원의 농도
• 온도 제약 – 최대 허용 구성 요소 온도
• 온도 균일성 요구 사항 – 냉각이 얼마나 균일해야 합니까?

2. 물리적 제약 조건 평가

• 사용 가능한 공간 – 냉각판의 최대 치수
• 무게 제한 – 솔루션에 허용되는 최대 중량
• 장착 옵션 – 냉각판이 구성 요소에 부착되는 방식
• 방향 – 냉각판은 특정 방향으로 작동합니까?

3. 운영 환경 고려

• 주변 온도 범위 – 전체 냉각 용량에 영향을 미칩니다.
• 습도 조건 – 재료 선택에 영향을 미칠 수 있음
• 부식성 요소에 노출 – 재료 요구 사항을 결정합니다
• 실내 대 실외 사용 – 디자인과 재료 선택에 영향을 미칩니다.

4. 적절한 재료 선택

• 알류미늄 – 비용 효율적인 일반 용도 애플리케이션용
• 구리 – 높은 열유속 또는 뛰어난 열성능 요구 사항
• 스테인레스 스틸 – 부식성 환경 또는 고압 응용 분야용
• 복합 재료 – 체중 감량과 같은 특수한 요구 사항의 경우

5. 최적의 제조 방법을 선택하세요

• FSW 냉각판 – 고성능 및 안정성 요구 사항
• 브레이징된 냉각판 – 뛰어난 열 성능과 안정성을 위해
• 압출 냉각판 – 적당한 성능을 갖춘 비용 효율적인 솔루션
• 구리관 냉각판 – 우수한 성능을 갖춘 간단하고 안정적인 설계
• 드릴링된 냉각판 – 고도로 맞춤화된 냉각 솔루션

피해야 할 일반적인 호환성 문제

재료 호환성 문제

• 전기화학적 부식 – 냉각수가 있는 상태에서 이종 금속이 접촉할 때 발생
• 냉각수 화학 물질 호환성 – 일부 재료는 특정 냉각수에 노출되면 분해될 수 있습니다.
• 열팽창 차이 – 서로 다른 속도로 팽창하는 재료는 응력을 생성할 수 있습니다.

인터페이스 및 마운팅 문제

• 표면 평탄도 불일치 – 표면이 충분히 평평하지 않으면 열 접촉이 불량합니다.
• 장착 압력 제한 – 과도한 장착 압력은 구성 요소를 손상시킬 수 있습니다.
• 열 인터페이스 재료 – 냉각판과 구성 요소 모두와 호환되어야 합니다.

냉각 요구 사항을 적합한 솔루션에 맞추기

고열유속 응용 분야

• 권장 솔루션: 구리 마이크로채널 냉각판
• 왜 작동 하는가?: 뛰어난 열전도도와 높은 표면적
• 어플리케이션: 레이저 다이오드, 전력 반도체, 고성능 컴퓨팅

무게에 민감한 애플리케이션

• 권장 솔루션: 알루미늄 또는 합성 냉각판
• 왜 작동 하는가?: 낮은 밀도로 무게를 줄이면서 필요한 냉각을 제공합니다.
• 어플리케이션: 항공우주, 휴대용 장비, 드론, 전기 자동차

부식성 환경

• 권장 솔루션: 스테인리스 스틸 냉각판
• 왜 작동 하는가?: 까다로운 환경에서도 뛰어난 내식성
• 어플리케이션: 야외 통신, 화학 처리, 해양 시스템

비용에 민감한 대량 애플리케이션

• 권장 솔루션: 압출 알루미늄 냉각판
• 왜 작동 하는가?: 경제적인 제조 공정과 우수한 성능
• 어플리케이션: 가전제품, 표준 산업 장비, LED 조명

설치 및 유지 관리: 알아야 할 사항

설치 모범 사례

적절한 장착 기술

냉각판과 열원 사이의 열 인터페이스는 매우 중요합니다.

1. 표면 준비
   • 이소프로필 알코올로 두 표면을 모두 철저히 청소하세요.
   • 버나 불규칙성을 제거하세요
   • 평탄도가 사양을 충족하는지 확인하십시오(일반적으로 인치당 <0.001인치)
2. 열 인터페이스 재료 응용
   • 적절한 양을 바릅니다(일반적으로 0.002″-0.004″ 두께)
   • 기포 없이 균일한 도포를 보장합니다.
3. 마운팅 하드웨어
   • 적절한 토크 사양을 사용하십시오(일반적으로 M8 나사의 경우 20-4인치-파운드)
   • 적절한 토크 순서(중앙에서 바깥쪽으로 패턴)를 따르세요.

유압 연결

안정적이고 누출 없는 연결을 만드는 것이 필수적입니다.

• 피팅 선택
  • 나사 유형을 정확하게 일치시킵니다(NPT, BSPP, SAE 등)
  • 적절한 밀봉 방법(O-링, 개스킷, 나사산 밀봉제)을 사용하십시오.
• 설치 순서
  • 가능하다면 장착하기 전에 냉각판에 피팅을 설치하십시오.
  • 너무 조이지 마십시오. 제조업체의 토크 사양을 따르십시오.

유지 관리 일정 및 팁

정기 검사(월간)

• 피팅 및 연결부 주변 누출을 확인하세요
• 튜빙/파이프를 검사하여 성능 저하 징후를 확인하세요.
• 부식을 나타낼 수 있는 변색을 찾아보세요.
• 펌프 작동 및 시스템 압력 확인

냉각수 유지 관리(분기별~연간)

• 냉각수 레벨 확인 그리고 필요에 따라 보충하세요
• 냉각수 특성 테스트:
  • pH 수준(일반적으로 수성 냉각수의 경우 7.0-9.0)
  • 부식 방지제 농도
• 냉각수 교체 제조업체의 일정에 따라(일반적으로 1~3년)

"액체 냉각 시스템 조기 고장의 가장 큰 원인은 유지 관리 소홀입니다. '부품 결함'으로 인한 많은 고장은 실제로는 냉각수 관리가 제대로 이루어지지 않아 부식이 발생하여 시스템 성능이 저하된 결과입니다."

– Anthony Ramirez, Industrial Cooling Systems 서비스 디렉터

일반적인 문제 해결

온도 성능 문제

징후	가능한 원인들	솔루션
전반적으로 높은 온도	유량이 부족합니다. 시스템에 공기가 있습니다.	펌프 속도 증가, 공기 정화
지역화된 핫스팟	열 인터페이스 불량, 채널 차단	TIM을 다시 적용하고 시스템을 플러시하세요
점진적인 온도 상승	냉각수 저하, 열교환기 파울링	냉각수 교체, 열교환기 청소

누출 탐지 및 해결

1. 누수 위치를 찾으세요
   • 모든 표면을 완전히 건조시키세요
   • 염료 첨가제 또는 UV 누출 감지 유체를 사용하세요
2. 원인 파악
   • 느슨한 연결
   • 손상된 O-링 또는 개스킷
   • 부식 또는 재료 피로

냉각의 미래: 액체 냉각판 기술의 혁신

새로운 소재와 디자인

재료 과학 분야의 연구 개발은 냉각판 성능에 대한 새로운 가능성을 열어주고 있습니다.

• 그래핀 강화 소재 – 최대 5,000 W/m·K의 열전도도
• 금속 매트릭스 복합재 – 금속과 세라믹 또는 탄소를 결합한 맞춤형 엔지니어링 소재
• 다이아몬드 입자 복합재 – 극한의 냉각 요구 사항을 위한 초고열 전도율
• 3D 프린팅이 가능한 고전도성 폴리머 – 복잡한 형상에 대한 새로운 옵션

재료를 넘어, 혁신적인 디자인 컨셉이 냉각판 기능을 변화시키고 있습니다.

• 제트 충돌 냉각판 – 뜨거운 지점에 직접 고속 냉각수 분사
• 다공성 매체 냉각판 – 표면적 증가를 위해 폼과 같은 내부 구조 활용
• 계층적 마이크로채널 – 잎맥과 같은 자연 시스템에서 영감을 받은 생체모방 디자인

주목해야 할 산업 동향

소형화 및 통합

• 초박형 냉각판 – 공간 제약이 있는 애플리케이션을 위한 1-2mm 두께의 프로파일
• 통합형 냉각판 구성 요소 – 냉각 구조에 반도체 직접 접합
• 3D 냉각 아키텍처 – 적층형 전자장치의 층 사이에 통합된 냉각
• 스마트 콜드 플레이트 – 변화하는 열 부하에 적응하는 통합 제어 시스템

전문 애플리케이션 개발

• EV 배터리 열 관리 – 전기 자동차 배터리 팩용 맞춤형 냉각판
• AI 및 머신 러닝 하드웨어 – 특수 AI 가속 칩 냉각
• 퀀텀 컴퓨팅 – 양자 프로세서를 위한 정밀 온도 제어
• 의료기기 통합 – 차세대 의료기기를 위한 컴팩트한 냉각

Kenfatech가 혁신을 앞서가는 방법

Kenfatech의 열 관리 솔루션 접근 방식의 핵심은 혁신입니다. Kenfatech는 다음과 같은 핵심 전략을 통해 기술 리더십을 유지하고 있습니다.

연구개발 투자

• 재료연구소 – 차세대 소재 시험 및 개발
• 전산 유체 역학(CFD) 모델링 – 고급 시뮬레이션 기능
• 신속한 프로토타입 제작 시설 – 디자인 컨셉의 빠른 반복
• 공동 연구 계획 – 대학 및 연구 기관과의 파트너십

"Kenfatech를 차별화하는 요소는 단순히 표준 제품을 출시하는 것이 아니라 고객이 직면한 실제 열 관련 문제 해결에 끊임없이 집중한다는 점입니다. 이러한 접근 방식을 통해 가장 혁신적인 솔루션을 개발할 수 있었습니다."

– Kenfatech의 최고 혁신 책임자 Lisa Wong

Kenfatech가 귀하의 신뢰할 수 있는 액체 냉각판 파트너인 이유

Kenfatech의 전문성과 독특한 제안

기술적 우수성과 경험

• 전문 엔지니어링 팀 – 고급 학위를 소지한 전담 열 전문가
• 포괄적인 테스트 기능 – 최첨단 열 성능 검증
• 검증된 설계 방법론 – 열 솔루션 개발에 대한 체계적인 접근 방식
• 다양한 산업 경험 – 다양한 응용 프로그램에서 얻은 통찰력으로 혁신적인 솔루션을 만들어냅니다.

혁신적인 제품 포트폴리오

• FSW 냉각판 – 첨단 마찰 교반 용접으로 업계 최고의 성능 제공
• 브레이징된 냉각판 – 까다로운 애플리케이션을 위한 뛰어난 안정성
• 압출 냉각판 – 표준 냉각 요구 사항에 대한 비용 효율적인 솔루션
• 구리관 냉각판 – 검증된 기술로 안정적인 성능 제공
• 냉각판 드릴링 – 고유한 냉각 요구 사항에 대한 맞춤 솔루션

맞춤형 솔루션 기능

Kenfatech는 표준 제품이 항상 특수한 요구를 충족하는 것은 아니라는 점을 인지하고 있습니다. 당사의 맞춤형 솔루션 프로세스는 고유한 과제에 최적의 결과를 제공하도록 설계되었습니다.

맞춤형 디자인 프로세스

1. 요구 사항 분석
   • 자세한 열 부하 평가
   • 물리적 및 환경적 제약 평가
   • 성과 기준 정의
2. 개념 설계 단계
   • 다양한 솔루션 접근 방식
   • 예비 열 모델링
   • 디자인 트레이드오프 분석
3. 세부적인 디자인 개발
   • 포괄적인 CFD 시뮬레이션
   • 재료 선택 최적화
4. 프로토타입 및 검증
   • 신속한 프로토타입 제작
   • 열 성능 테스트

성공 사례

사례 연구: 데이터 센터 냉각 솔루션

과제: 선도적인 클라우드 서비스 제공업체는 에너지 소비를 줄이면서 컴퓨팅 밀도를 높여야 했습니다.

해결책: 켄파텍은 맞춤형 칩 직접 접촉식 액체 냉각판 시스템을 개발하여 서버 밀도를 3배 높이고 냉각 에너지 소비를 40% 줄였습니다.

결과 :

• 컴퓨팅 밀도 3배 증가
• 냉각 에너지 비용 40% 절감
• 냉각탑 대비 물 소비량 98.7% 감소
• 18개월 이내에 ROI 달성

사례 연구: 전기 자동차 배터리 열 관리

과제: 전기차 제조업체는 차세대 배터리 팩을 위한 경량 냉각 솔루션이 필요했습니다.

해결책: 켄파텍은 최적화된 유동 분포를 갖춘 알루미늄-그래핀 복합 냉각판 시스템을 개발했습니다.

결과 :

• 배터리 팩 에너지 밀도 15% 증가
• 빠른 충전 성능 20% 향상
• 향상된 온도 균일성을 통해 배터리 수명 연장

액체 냉각판에 대한 FAQ

액체 냉각판과 방열판의 차이점은 무엇입니까?

액체 냉각판은 내부 채널을 통해 순환하는 냉각수를 사용하여 열을 능동적으로 제거하는 반면, 기존 방열판은 확장된 표면(핀)을 통한 공기의 이동을 통해 열을 발산하는 수동 장치입니다. 액체 냉각판은 일반적으로 비슷한 크기의 공랭식 방열판보다 5~10배 더 많은 열을 처리할 수 있습니다.

주요 차이점은 다음과 같습니다.

• 열 전달 매체: 액체 대 공기
• 냉각 효율: 액체 냉각판은 훨씬 더 효율적입니다.
• 공간 요구 사항: 냉각판은 일반적으로 동일한 냉각 용량에 대해 더 컴팩트합니다.
• 복잡성: 방열판은 움직이는 부품이 없어 더 간단합니다.

액체 냉각판은 어떻게 데이터 센터의 효율성을 개선합니까?

액체 냉각판은 다음과 같은 여러 메커니즘을 통해 데이터 센터 효율성을 획기적으로 향상시킵니다.

1. 에너지 소비 감소 – 액체 냉각은 공기 냉각보다 2~4배 더 효율적입니다.
2. 더 높은 컴퓨팅 밀도 – 서버를 더욱 밀집하게 배치하여 부동산 요구 사항을 줄일 수 있습니다.
3. 팬 전력 요구 사항 감소 – 서버 팬을 줄이거나 제거하면 서버 에너지가 15-30% 절약됩니다.
4. 더 높은 작동 온도 – 액체 냉각으로 더 따뜻한 물 온도를 유지할 수 있습니다.
5. 열 재사용 가능성 – 액체 냉각에서 발생하는 고급 열은 재활용될 수 있습니다.

이러한 개선을 통해 데이터 센터의 PUE(전력 사용 효율성)를 일반적인 1.5~2.0 범위에서 1.1~1.3으로 낮출 수 있어 운영 비용을 크게 절감할 수 있습니다.

액체 냉각판에 일반적으로 사용되는 재료는 무엇입니까?

액체 냉각판에 가장 일반적으로 사용되는 재료는 다음과 같습니다.

• 알루미늄 (Al) – 가볍고 열전도도가 우수하며(205 W/m·K), 비용 효율적입니다. 무게와 비용이 중요한 일반 용도에 가장 적합합니다.
• 구리 (Cu) – 뛰어난 열전도도(400 W/m·K)를 지녔지만 알루미늄보다 무겁고 비쌉니다. 높은 열유속 적용 분야에 이상적입니다.
• 스테인리스 스틸(SS) – 열전도도는 낮지만(15~45 W/m·K) 내부식성이 우수합니다. 혹독한 환경에 적합합니다.
• 복합 재료 – 특정 속성 조합을 달성하기 위해 금속, 세라믹, 탄소 소재를 다양하게 조합합니다.

일반적으로 액체 냉각판 시스템의 수명은 얼마나 됩니까?

적절하게 설계되고 유지 관리된 액체 냉각판 시스템은 일반적으로 7~15년 동안 사용할 수 있습니다. 수명에 영향을 미치는 주요 요인은 다음과 같습니다.

• 재료 품질 및 호환성 – 적절하게 매치된 재료는 부식을 방지합니다.
• 냉각수 유지관리 – 정기적인 냉각수 교체 및 테스트로 시스템 수명이 연장됩니다.
• 작동 조건 – 극한 온도와 사이클링은 수명에 영향을 미칠 수 있습니다.
• 디자인 품질 – 적절한 안전 여유를 갖춘 잘 설계된 시스템은 더 오래 지속됩니다.
• 예방 정비 – 정기적인 점검 및 정비로 조기 고장을 예방합니다.

결론 및 다음 단계

액체 냉각판의 장점 요약

액체 냉각판은 열 관리에 대한 혁신적인 접근 방식을 나타내며 다음과 같은 상당한 이점을 제공합니다.

• 뛰어난 열 성능 – 기존의 공기 냉각을 훨씬 뛰어넘는 열 부하 처리
• 공간 효율적인 디자인 – 더욱 컴팩트하고 강력한 전자 시스템 구현
• 조용한 작동 – 팬 기반 냉각과 관련된 소음 문제 제거
• 에너지 효율 – 전체 전력 소비 및 운영 비용 절감
• 신뢰성 향상 – 더 나은 온도 제어를 통해 구성 요소 수명 연장

다양한 액체 냉각판 기술은 거의 모든 냉각 과제에 적합한 옵션을 제공합니다. 고객의 특정 요구 사항에 맞춰 소재, 제조 방법 및 설계 기능을 신중하게 조합함으로써 가장 까다로운 응용 분야에서도 최적의 열 관리를 달성할 수 있습니다.

Kenfatech를 시작하는 방법

켄파테크의 고객 중심 접근 방식을 통해 효과적인 액체 냉각판 솔루션 구현을 향한 다음 단계로 나아가는 것은 간단합니다.

1. 초기 상담 – 귀하의 요구 사항을 논의하기 위해 당사의 열 솔루션 전문가와 연결하세요.
2. 열 평가 – 귀하의 요구 사항 및 제약 사항에 대한 자세한 평가
3. 솔루션 개발 – 최적의 냉각 솔루션 엔지니어링
4. 구현 지원 – 설치 및 시운전 전반에 걸친 지원
5. 지속적인 파트너십 – 지속적인 지원 및 최적화

추가 학습을 위한 외부 리소스

액체 냉각판 기술에 대한 이해를 심화하려면 다음과 같은 귀중한 외부 리소스를 고려하세요.

• ASHRAE(미국 난방, 냉동 및 공조 엔지니어 협회) – 액체 냉각을 위한 기술 리소스 및 표준
• 전자 냉각 매거진 – 열 관리에 초점을 맞춘 업계 간행물
• 냉각기술연구소 – 냉각 기술에 대한 연구 및 교육 자료
• Lienhard & Lienhard의 열 전달 교과서 – 열전달 원리에 대한 포괄적인 설명

차세대 컴퓨팅 시스템, 전력 전자 장치, 의료 기기 또는 열 관리가 중요한 기타 애플리케이션을 설계하는 경우 Kenfatech는 시스템을 시원하고 효율적으로 작동시키는 액체 냉각판 솔루션을 제공하는 신뢰할 수 있는 파트너입니다.
