열 관리 소개
전자 분야에서 효율적인 열 관리는 장치의 신뢰성과 수명을 보장하는 데 중추적인 역할을 합니다. 작동 중에 발생하는 과도한 열을 효과적으로 방출하여 과열을 방지해야 하며, 이로 인해 성능이 저하되고 부품 고장까지 발생할 수 있습니다. 이 분야의 핵심에는 방열판이라는 중요한 기술이 있습니다.
열 방출의 기본
방열판 기술의 개념을 이해하려면 먼저 방열의 기본을 이해해야 합니다. 열은 전도, 대류, 복사라는 세 가지 주요 메커니즘을 통해 전달될 수 있습니다.
전도는 물리적 접촉을 통해 한 물체에서 다른 물체로 열이 직접 전달되는 것을 의미합니다. 이는 스토브 위에 너무 오랫동안 놓아두면 뜨거운 팬이 손잡이를 가열할 때 관찰될 수 있습니다.
반면에 대류는 유체(보통 공기 또는 액체)의 이동을 통해 열이 전달되는 것을 의미합니다. 이러한 자연적 또는 강제적 순환은 열원에서 열을 멀리 운반하는 데 도움이 됩니다. 이에 대한 일상적인 예는 컴퓨터에서 발생하는 열을 소멸시키기 위해 시원한 공기를 불어넣는 팬입니다.
복사는 뜨거운 물체에서 방출되는 전자기파를 통한 열 전달입니다. 이에 대한 전형적인 예는 태양 광선의 따뜻함입니다.
방열판 기술의 진화
역사를 통틀어 방열판 기술은 현대 전자 장치의 증가하는 열 요구 사항을 해결하기 위해 상당한 발전을 거쳤습니다. 이 기술의 개발은 Sir William Siemens 및 Charles W. Siemen과 같은 선구자들이 현재의 열 관리 관행의 토대를 마련한 19세기 초기 혁신으로 거슬러 올라갑니다.
초기 방열판은 표면적 증가를 통해 열 방출을 촉진하도록 설계된 단순한 금속 구조였습니다. 시간이 지남에 따라 재료, 제조 기술 및 디자인의 발전으로 더욱 복잡하고 효율적인 방열판 솔루션이 탄생했습니다.
다양한 유형의 방열판
방열판은 다양한 형태로 제공되며 각각 특정 냉각 요구 사항을 충족합니다. 두 가지 주요 범주는 공냉식 방열판과 액체 냉각식 방열판입니다.
공냉식 방열판
공냉식 방열판은 가장 일반적인 유형으로 많은 응용 분야에서 널리 사용됩니다. 전자 부품에서 열을 멀리 전달하기 위해 자연 대류 또는 강제 대류에 의존합니다. 뛰어난 열 전도성으로 인해 이러한 방열판은 일반적으로 알루미늄이나 구리와 같은 금속으로 만들어집니다.
공냉식 방열판에 사용되는 디자인과 재료는 매우 중요합니다. 핀 밀도, 모양 및 배치는 성능에 큰 영향을 미칠 수 있습니다. 일반적으로 공냉식 방열판을 사용하는 산업 분야에는 자동차, 통신 및 가전 제품이 포함됩니다.
수냉식 방열판
액체 냉각식 방열판은 이름에서 알 수 있듯이 액체 매질(보통 물 또는 특수 냉각수)을 사용하여 열을 방출합니다. 이 제품은 공냉식 제품보다 더 높은 효율성을 제공하므로 정밀한 온도 제어가 필요한 고전력 애플리케이션에 이상적입니다.
수냉식 방열판은 냉각액의 흐름을 촉진하기 위해 채널이나 튜브로 설계되었습니다. 이 설정은 열을 소스에서 액체로 직접 전달한 다음 시스템에서 순환시켜 더 나은 냉각 성능을 제공합니다. 이러한 방열판은 데이터 센터, 고성능 컴퓨팅 및 고급 산업 시스템에서 광범위하게 사용됩니다.
귀하의 응용 분야에 적합한 방열판 선택
특정 애플리케이션에 적합한 방열판을 선택하려면 다양한 요소를 신중하게 고려해야 합니다. 최적의 성능을 보장하려면 시스템의 열 요구 사항을 이해하는 것이 중요합니다. 방열판 솔루션을 선택할 때 고려해야 할 몇 가지 주요 측면에는 효율성, 크기, 무게 및 비용이 포함됩니다.
효율성: 방열판이 열을 얼마나 효과적으로 발산할 수 있는지 평가하는 것은 매우 중요합니다. 재질, 설계, 표면적 등의 요소가 열 전달 능력에 큰 영향을 미칩니다.
크기와 무게: 더 큰 방열판은 냉각 성능이 더 뛰어날 수 있지만, 공간이 제한된 환경에서는 비실용적일 수 있습니다. 호환성 문제를 방지하려면 크기와 무게를 냉각 효율과 균형 있게 조절하는 것이 중요합니다.
비용: 모든 프로젝트에서 비용은 필수적인 고려 사항입니다. 원하는 단열 성능과 예산 제약 사이의 균형을 맞추는 것이 중요합니다.
방열판 성능 향상
방열판 성능을 더욱 향상하려면 열 인터페이스 재료(TIM)를 적절하게 활용하는 것이 무엇보다 중요합니다. 이러한 재료는 방열판과 전자 부품 사이에 위치하여 미세한 결함을 채워 열 전도성을 향상시키고 열 저항을 줄입니다. 일반적인 TIM에는 열 그리스, 접착제, 상변화 물질이 포함됩니다.

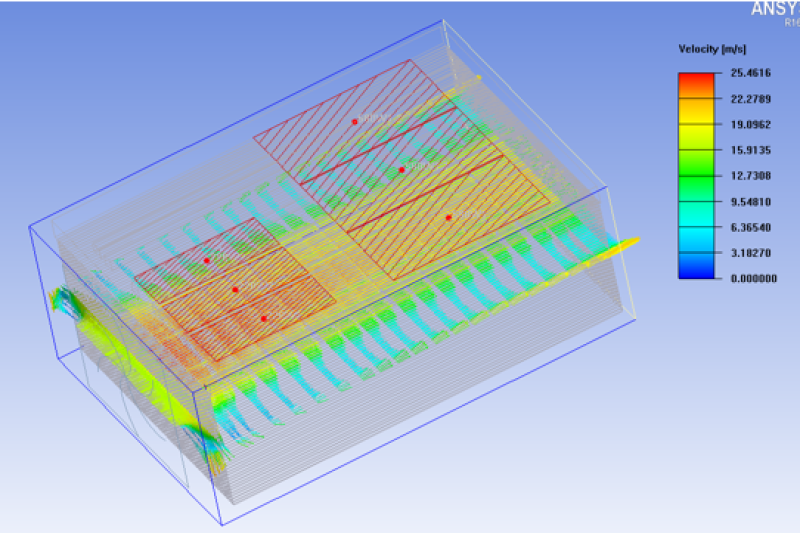

방열판 성능을 최적화하기 위한 또 다른 초점 영역은 설계 자체에 있습니다. 핀 모양, 간격, 재료 선택과 같은 요소를 꼼꼼하게 분석하여 최대 방열을 달성합니다. 전산유체역학(CFD) 시뮬레이션과 같은 고급 기술을 통해 설계자는 방열판의 효율성을 정밀하게 조정하고 미세 조정할 수 있습니다.
방열판 기술의 발전
기술이 발전함에 따라 더욱 발전된 방열판 솔루션에 대한 요구도 커지고 있습니다. 연구원과 엔지니어들은 그래핀, 탄소나노튜브 등 열전도율이 향상된 첨단 소재를 지속적으로 연구하고 있습니다. 이러한 소재는 탁월한 방열 기능을 제공하여 전자 장치를 보다 효율적으로 냉각할 수 있습니다.
또한 통합 솔루션과 스마트 열 관리 시스템이 널리 보급되고 있습니다. 이러한 기술에는 센서, 내장형 마이크로 컨트롤러 및 고급 알고리즘이 통합되어 실시간으로 온도를 모니터링하고 조절합니다. 이러한 현명한 접근 방식은 냉각 성능을 최적화하고 전반적인 시스템 안정성을 향상시키는 데 도움이 됩니다.
방열판 제조 공정
방열판 생산에는 고품질과 정확한 사양을 보장하기 위한 다양한 제조 기술이 필요합니다. 이러한 공정에는 압출, 단조, 주조 및 CNC 가공이 포함되며, 각각은 다양한 방열판 설계 및 볼륨 요구 사항에 적합합니다.
품질 관리 조치는 제조 과정에서 결함이나 편차를 식별하는 데 중요합니다. ISO 9001과 같은 산업 표준을 엄격하게 준수하면 최종 제품의 일관성과 신뢰성이 보장됩니다.
방열판 테스트 및 시뮬레이션
방열판 성능을 평가하는 것은 전자 시스템에 통합하기 전에 필수적입니다. 열 저항 측정 및 열화상을 포함한 다양한 테스트 방법은 방열판의 실제 열 방출 기능을 평가하는 데 도움이 됩니다.
방열판 설계를 최적화하기 위해 컴퓨터 기반 시뮬레이션도 사용됩니다. 이러한 시뮬레이션은 정교한 알고리즘을 사용하여 열 성능을 예측하므로 엔지니어는 실제 제조 전에 정보에 입각한 설계 선택을 내리고 더 높은 효율성을 달성할 수 있습니다.
전자제품의 방열판 통합
방열판은 스마트폰, 노트북부터 전력 전자 장치 및 전기 자동차 시스템에 이르기까지 다양한 전자 제품에 적용됩니다. 전자 기기가 계속해서 소형화됨에 따라, 방열판 기술을 효율적으로 통합하는 것이 중요한 과제가 되고 있습니다.
더 작은 장치에는 히트 파이프, 증기 챔버 및 소형 방열판을 포함한 혁신적인 설계가 필요한 경우가 많습니다. 이러한 솔루션은 제한된 공간에서 열 방출을 최적화하여 전자 부품이 과열 없이 최적으로 작동할 수 있도록 합니다.
고전력 애플리케이션의 열 문제 극복
전기 자동차, 데이터 센터와 같은 고전력 시스템은 효과적으로 관리해야 하는 상당한 열을 발생시킵니다. 이러한 애플리케이션이 과열되면 성능 저하, 안정성 문제, 심지어 심각한 오류가 발생할 수 있습니다.
이러한 문제를 해결하기 위해 고급 냉각 전략이 필요합니다. 여기에는 송풍 팬, 액체 및 상변화 냉각 시스템과 같은 능동 냉각 방법이 포함됩니다. 공기 흐름을 최적화하고 스택형 핀 설계 또는 히트 파이프와 같은 향상된 방열판을 사용하면 고전력 애플리케이션에서 열 문제를 완화하는 데 도움이 됩니다.
열 관리의 미래
열 관리 및 방열판 기술 분야는 효율적인 냉각 솔루션에 대한 수요가 계속 증가함에 따라 빠르게 발전하고 있습니다. 한 가지 유망한 추세는 제조 공정 중에 방열판을 전자 부품에 직접 통합하는 것입니다. 이 접근 방식은 향상된 냉각 기능을 제공하고 공간 요구 사항을 줄이며 조립을 간소화합니다.
또한 나노 구조 재료, 고급 냉각 유체 및 탄소 기반 복합재와 같은 최신 기술은 미래의 방열판 발전을 위한 엄청난 잠재력을 가지고 있습니다. 이러한 혁신은 더 나은 열 전도성과 더 낮은 무게를 약속하며 보다 효과적인 열 관리의 새로운 시대를 열었습니다.
사례 연구: 방열판 성공 사례
실제 사례는 효과적인 열 관리 솔루션의 혁신적인 영향을 보여줍니다. 방열판은 고성능 게임 PC의 수명 보장부터 재생 에너지 인프라의 전력 전자 장치 냉각 최적화에 이르기까지 산업 전반에 걸쳐 수많은 응용 분야에 혁명을 일으켰습니다. 이러한 사례 연구에서는 성능 향상, 신뢰성 향상, 제품 수명 연장 등 방열판 기술의 이점을 강조합니다.
지속 가능성 및 에너지 효율성
환경에 대한 인식이 높아지는 시대에 에너지 효율성은 중요한 고려 사항입니다. 방열판은 열을 효과적으로 방출하여 에너지 소비를 줄이는 데 중요한 역할을 합니다. 고급 냉각 기술을 사용하는 방열판은 전자 장치가 최적의 온도 범위 내에서 작동하도록 도와 불필요한 에너지 낭비를 방지합니다.
열 관리에 대한 환경 친화적인 접근 방식에는 다음이 포함됩니다.
- 재활용 가능한 재료의 사용.
- 방열판 제조 과정에서 환경 영향을 최소화합니다.
- 책임 있는 폐기 계획을 장려합니다.
신뢰성과 수명 보장
방열판 기술을 사용하는 주요 목적 중 하나는 전자 장치의 장기적인 신뢰성과 수명을 보장하는 것입니다. 자재 선택, 적절한 설치, 정기적인 유지 관리 및 극한의 작동 조건 방지는 방열판 성능 극대화에 기여합니다.
먼지 축적, 부식 또는 방열판 자체 손상과 같은 문제가 발생할 수 있습니다. 최적의 성능을 유지하고 잠재적인 고장을 예방하려면 정기적인 청소, 점검 및 신속한 교체가 필수적입니다.
비용 효율성 및 투자 수익(ROI)
전자 시스템에 방열판을 구현하려면 초기 투자가 필요할 수 있습니다. 그러나 제품 수명 전반에 걸쳐 비용 효율성과 투자 수익이 상당할 수 있습니다. 방열판은 열을 효과적으로 관리하고 구성 요소 오류를 방지함으로써 시스템 신뢰성을 높이고 유지 관리 비용을 줄이며 고객 만족도를 높입니다.
방열판 구현의 경제적 이점을 분석하려면 생산 비용, 에너지 절약, 시스템 성능 향상으로 인한 잠재적인 운영 절감 등의 요소를 고려한 철저한 비용 분석이 필요합니다.
요약: 열 관리 기술 익히기
초석이 되는 방열판 기술을 갖춘 열 관리는 전자 시스템의 효율성과 신뢰성을 유지하는 데 매우 중요합니다. 열 방출의 원리와 방열판 기술의 발전을 이해하고, 특정 응용 분야에 적합한 방열판을 선택하고, 성능을 최적화하고, 향후 발전을 고려함으로써 엔지니어와 설계자는 열 관리 기술을 진정으로 마스터할 수 있습니다.
