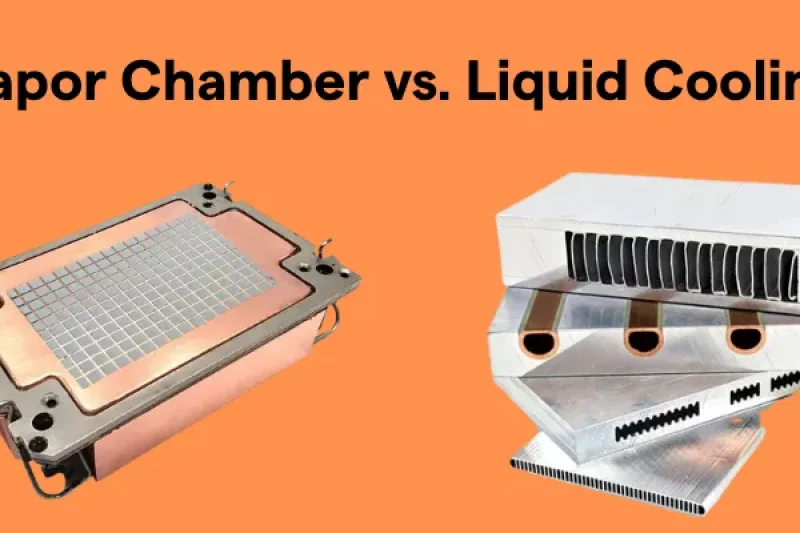

증기 챔버 vs. 액체 냉각: 비교 가이드

고성능 전자 제품(게이밍 PC, 데이터 센터, 전기차 등)의 경우 효율적인 열 관리는 필수적입니다. 과도한 열은 시스템 소음을 유발하거나 사용하기 불편할 뿐만 아니라, 부품의 성능, 안정성, 그리고 수명에 직접적인 영향을 미칩니다. 엔지니어와 PC 제작자 모두에게 중요한 과제는 열 효율, 비용, 공간 제약, 그리고 장기적인 신뢰성을 모두 고려한 최적의 냉각 솔루션을 선택하는 것입니다. 이러한 논의에서 증기 챔버 냉각과 액체 냉각이라는 두 가지 주요 경쟁 방식이 자주 거론됩니다. 두 방식 모두 열을 효과적으로 제거하는 것을 목표로 하지만, 작동 원리, 효율 수준, 그리고 최적의 사용 시나리오는 상당히 다릅니다.

증기 챔버 냉각은 상변화 기술을 사용하여 열을 평평한 표면에 빠르게 분산시켜 효율적으로 방출하는 반면, 액체 냉각은 순환 유체를 사용하여 열을 라디에이터로 전달합니다. 최적의 선택은 시스템의 전력 밀도, 공간 제약, 그리고 열 설계 목표에 따라 달라집니다.

다음과 같은 상황을 생각해 보세요. 수백 대의 고성능 서버를 운영하는 데이터 센터는 냉각 효율이 조금이라도 떨어지면 가동 시간과 에너지 비용에 직접적인 영향을 미치기 때문에 이를 용납할 수 없습니다. 한편, 게임 애호가는 GPU 성능을 최대한 활용하면서도 조용한 작동을 우선시할 수 있습니다. 두 경우 모두 효과적인 열 관리 솔루션이 필요하지만, 과연 같은 기술이 필요할까요?

이 가이드에서는 증기 챔버와 액체 냉각의 원리를 자세히 살펴보고, 장단점을 분석하며, 어떤 옵션이 특정 조건에서 더 나은 성능을 보이는지 알아봅니다. 하드웨어 엔지니어, PC 조립 전문가, 또는 다음 업그레이드를 계획하는 기술 마니아 등 누구든 이 글이 현명한 결정을 내리는 데 도움이 될 것입니다. 또한, 두 냉각 방식을 한계까지 끌어올린 업계의 실제 사례 연구도 함께 제공하여 각 기술의 진정한 가치를 보여드리겠습니다.

증기 챔버란 무엇이고 어떻게 작동하나요?

증기 챔버 냉각은 국소적인 열원에서 더 넓은 표면으로 열을 효율적으로 전달하는 능력 덕분에 고성능 전자 제품에서 점점 더 인기를 얻고 있습니다. 증기 챔버 냉각은 공간이 제한적이지만 방열이 중요한 최신 GPU, 고밀도 서버, 소형 장치에 자주 사용됩니다.

증기 챔버 는 평평하고 밀폐된 진공 상태의 금속판으로, 상변화 냉각을 이용하여 열원에서 발생하는 열을 신속하게 분산시킵니다. 액체를 증기로 변환하여 더 차가운 영역으로 이동시킨 후, 다시 액체로 응축시켜 지속적인 열 전달을 가능하게 하는 원리로 작동합니다.

증기 챔버 정의

증기 챔버는 기본적으로 평평한 형태로 제작된 고급 열 파이프 기술입니다. 구리나 알루미늄과 같은 전도성이 매우 높은 재료로 만들어지며, 네 가지 주요 구성 요소로 이루어져 있습니다.

• 금속 케이스: 일반적으로 열전도도가 높은 구리를 사용합니다.
• 심지 구조: 응축된 액체를 열원으로 반환하는 데 도움이 되는 내부 벽을 덮고 있는 다공성 층입니다.
• 작동 유체: 일반적으로 물이 부분 진공 상태이므로 낮은 온도에서 상변화가 가능합니다.
• 진공 밀봉 챔버: 최소한의 열 저항으로 액체에서 증기로의 전환을 효율적으로 가능하게 합니다.

작동 원리 :

1. 구성 요소에서 나오는 열은 챔버 내부의 작동 유체를 증발시킵니다.
2. 내부 압력이 낮아 증기가 챔버 전체로 빠르게 퍼집니다.
3. 판의 차가운 부분에서는 증기가 응축되어 잠열이 방출됩니다.
4. 심지 구조는 모세관 작용을 통해 액체를 수동적으로 열원으로 돌려보냅니다.

이러한 폐쇄 루프 사이클은 거의 즉각적으로 발생하여 챔버 표면 전체에 열이 빠르고 균일하게 확산되도록 보장합니다.

증기 챔버의 장점은 무엇입니까?

증기 챔버는 기존 냉각 방식에 비해 여러 가지 주목할 만한 이점을 제공하므로 고밀도 열 응용 분야에 적합합니다.

• 1. 뛰어난 열 확산성: 넓은 표면에 열을 고르게 분산시켜 뜨거운 부분이 최소화됩니다.
• 2. 수동 작동: 움직이는 부품이 없으므로 소음이나 기계적 고장 위험이 없습니다.
• 3. 컴팩트하고 가벼움: 얇은 노트북, GPU, 소형 폼팩터 장치에 이상적입니다.
• 4. 높은 신뢰성: 밀폐형 시스템으로 수명이 길고 유지관리가 거의 필요하지 않습니다.
• 5. 방향 독립성: 어떤 위치에서도 작동하므로 휴대용 전자기기에 적합합니다.

💡 알고 계셨나요 ? 잘 설계된 증기 챔버는 일반 구리 스프레더에 비해 열전도율을 10배 이상 향상시켜 밀폐된 공간에서 냉각 성능을 크게 개선할 수 있습니다.

증기 챔버의 단점은 무엇입니까?

증기 챔버는 인상적인 냉각 효율성을 제공하지만, 응용 분야에 맞게 선택하기 전에 고려해야 할 몇 가지 제한 사항도 있습니다.

요약하자면, 증기 챔버는 조용하고 안정적인 냉각이 필요한 협소한 공간에 매우 적합합니다. 하지만 초고출력 시스템이나 비용에 민감한 구축의 경우, 고급 액체 냉각 과 같은 다른 솔루션이 더 적합할 수 있습니다.

전문가 팁: 증기 챔버를 선택할 때는 항상 최대 열유속 등급 (W/cm²)을 확인하여 부품의 열 부하를 효과적으로 처리할 수 있는지 확인하십시오.

액체 냉각이란 무엇이고 어떻게 작동하나요?

액체 냉각은 고성능 PC, 데이터 센터 및 산업용 전자 장비에 널리 사용되는 강력한 열 관리 솔루션 입니다 . 방열판과 팬을 사용하여 뜨거운 공기를 부품에서 배출하는 공랭식과 달리, 액체 냉각은 순환하는 액체 냉각수를 이용하여 열을 더욱 효율적으로 흡수하고 방출합니다. 이를 통해 온도 제어가 향상되고, 소음이 줄어들며, 고부하 환경에서도 시스템 안정성이 개선됩니다.

액체 냉각은 CPU나 GPU와 같은 부품의 열을 액체 냉각수로 전달한 후, 이 냉각수가 튜브를 통해 라디에이터로 이동하고, 라디에이터에서 팬이 열을 공기 중으로 방출하는 방식으로 작동합니다. 공랭식 냉각보다 더 높은 냉각 용량을 제공하여 고전력 전자 제품에 적합합니다.

액체 냉각 유형: 폐쇄 루프 대 맞춤형 루프

액체 냉각 시스템 에는 크게 두 가지 유형이 있으며 , 각각 복잡성, 비용 및 성능 특성이 다릅니다.

AIO 쿨러는 설치가 쉽고 유지 관리가 거의 필요하지 않지만, 맞춤형 루프는 복잡성과 비용이 많이 드는 대신 더 큰 유연성과 성능을 제공합니다.

액체 냉각의 장점

액체 냉각은 기존의 공기 기반 솔루션에 비해 여러 가지 이점을 제공하므로 수요가 많은 컴퓨팅 시스템에 적합한 선택입니다.

• 1. 높은 열 헤드룸: 표준 공기 냉각기보다 더 많은 열을 방출할 수 있어 부하 시 열 조절이 발생하지 않습니다.
• 2. 오버클러킹 지원: 작동 온도가 낮으면 CPU와 GPU가 더 높은 주파수에서 안전하게 실행될 수 있습니다.
• 3. 더 조용한 작동: 더 큰 라디에이터와 효율적인 열 전달로 인해 고속 팬의 필요성이 줄었습니다.
• 4. 더 나은 열 분배: 하나의 루프에서 여러 구성 요소(CPU, GPU, VRM)를 냉각할 수 있습니다.
• 5. 미학: 맞춤형 루프는 투명한 튜빙, 컬러 냉각수, RGB 조명 옵션을 통해 시각적으로 매력적인 빌드를 제공합니다.

💡 핵심 정보: 고품질 360mm 일체형 수랭 쿨러는 최대 300~350W의 열을 처리할 수 있어, 최대 부하 시 대부분의 프리미엄 공랭 쿨러보다 15~25°C 더 높은 온도를 유지합니다.

액체 냉각의 단점은 무엇입니까?

액체 냉각은 성능상의 이점에도 불구하고 모든 사용자에게 최선의 선택이 아닐 수 있는 몇 가지 단점이 있습니다.

간단히 말해, 액체 냉각 방식은 뛰어난 열 성능과 조용한 작동을 제공하지만, 비용, 복잡성, 그리고 간헐적인 유지 보수가 필요하다는 단점이 있습니다. 일반 사용자나 예산에 맞는 시스템을 구축하는 경우 고품질 공랭 쿨러로 충분할 수 있습니다. 하지만 성능 안정성이 중요한 마니아나 산업 분야에서는 액체 냉각 방식이 종종 최고의 선택입니다.

전문가 팁: 수랭 쿨링 시스템을 선택할 때는 케이스가 라디에이터 크기를 지원하는지, 그리고 파워 서플라이가 펌프와 팬으로 인한 추가 부하를 감당할 수 있는지 반드시 확인하세요.

높은 TDP 칩에 가장 효율적인 냉각 방법은 무엇입니까?

컴퓨팅 파워와 칩 밀도가 증가함에 따라, 안정성과 성능을 위해 열 출력 관리가 중요해지고 있습니다. 증기 챔버와 액체 냉각 기술 모두 높은 열 설계 전력(TDP) 부하를 효과적으로 처리하는 것을 목표로 하지만, 각 기술은 서로 다른 조건에서 탁월한 성능을 발휘합니다. 가장 효율적인 냉각 방식을 선택하는 것은 열 부하, 공간 제약, 소음 허용 범위, 장기적인 유지 관리 요구 사항 등의 요인에 따라 달라집니다.

액체 냉각 방식은 일반적으로 극한 TDP 칩(200W 이상)에 더 높은 원시 열 용량을 제공하는 반면, 증기 챔버는 소형 장치와 적당한 TDP 부하에 안정적이고 수동적인 냉각을 제공하며 유지 관리에 대한 우려도 적습니다.

냉각 용량과 열전달 효율 비교

냉각 효율은 시스템이 고부하 조건에서 칩의 열을 얼마나 빠르고 효과적으로 제거하여 최적의 온도를 유지하는지로 측정할 수 있습니다. 아래는 다양한 TDP 범위에서 증기 챔버와 액체 냉각 효율을 간략하게 비교한 것입니다.

액체 냉각 시스템은 펌프 순환과 더 큰 라디에이터 덕분에 고전력 칩에서 더 많은 열을 옮길 수 있는 반면, 증기 챔버는 열을 고르게 분산시키는 데 뛰어나지만, 얼마나 많은 열을 소산시킬 수 있는지에 물리적 한계가 있습니다.

증기 챔버 냉각 시스템이 액체 냉각 시스템보다 더 나은가요?

증기 챔버와 액체 냉각 사이에 단 하나의 승자가 있는 것은 아닙니다. 시나리오에 따라 달라집니다.

• 효율성 : 액체 냉각 방식은 특히 200W 이상의 전력을 소모하는 CPU와 GPU의 경우 극한의 TDP 부하를 더 효과적으로 처리합니다.
• 신뢰성 : 증기 챔버에는 움직이는 부품이 없으므로 액체 루프의 펌프와 튜빙에 비해 고장이 잘 나지 않고 유지 보수가 필요 없습니다.
• 소음: 증기 챔버는 완전히 무소음인 반면, 액체 시스템은 팬과 펌프를 사용하므로 약간의 소음이 발생할 수 있습니다.
• 폼 팩터 : 증기 챔버는 더 얇아서 노트북, 태블릿, 소형 산업 기기에 적합합니다.

💡 핵심 통찰: 고성능 게이밍 PC나 데이터 센터의 경우, 액체 냉각 방식이 순수 성능 면에서 일반적으로 우위를 점합니다. 하지만 노트북이나 전기차 전자제품과 같은 밀폐형 기기에는 증기 챔버 방식이 신뢰성과 공간 효율성 면에서 뛰어납니다.

소음, 공간 및 폼 팩터 고려 사항

냉각 성능 외에도 열 솔루션을 선택할 때 물리적 크기와 소음이 중요합니다.

• 소형 폼 팩터 빌드: 증기 챔버는 부피가 큰 라디에이터가 맞지 않는 얇은 디자인에 이상적입니다.
• 무소음 시스템: 증기 챔버는 소음 없이 작동하지만, 액체 냉각 팬은 부하가 걸리면 20~35dB의 소음을 발생시킬 수 있습니다.
• 열 한계: 액체 냉각 방식은 전력 소모가 극심할 때 더 효과적이며, 팬 속도를 높여 안전한 온도를 유지할 수 있습니다.

소음이 중요한 요소인 워크스테이션 환경에서는 열 용량이 다소 낮더라도 증기 챔버가 선호될 수 있으며, 게임용 PC나 AI 컴퓨팅 노드는 액체 냉각의 여유 용량을 활용할 수 있습니다.

비용 및 장기 유지 관리 균형

비용과 유지 관리가 많은 구매자에게 중요한 요소입니다.

• 선행 비용: 증기 챔버는 일반적으로 저~중 TDP 설정에 더 저렴하지만 고급 액체 냉각 시스템 비용이 50~150% 더 많이 들 수 있습니다.
• 유지 보수 : 증기실은 밀폐되어 있어 수년간 사용해도 유지관리가 전혀 필요하지 않습니다.
• 장기적 위험: 액체 루프는 장기간 작동 후 펌프 고장이나 누출이 발생할 수 있으며, 잠재적으로 부품을 교체해야 할 수도 있습니다.

전문가 팁: 가동 중단이 허용되지 않는 중요한 애플리케이션의 경우, 증기 챔버가 장기적으로 더 안전한 선택입니다. 하지만 최대 성능 여유 공간을 우선시하는 사용자에게는 고품질 액체 냉각 시스템이 여전히 최고의 선택입니다.

궁극적으로 "가장 효율적인" 냉각 솔루션은 열 요구 사항, 장치 크기, 비용 및 장기적인 신뢰성 간의 균형을 맞추는 데 달려 있습니다. 높은 TDP를 가진 데스크톱 및 서버 칩은 액체 냉각 방식을 선호하는 경향이 있는 반면, 모바일 및 임베디드 설계에서는 증기 챔버 방식이 주로 사용됩니다.

하이브리드 솔루션을 비교하면 어떨까요?

하이브리드 냉각 솔루션은 증기 챔버와 액체 냉각 시스템의 장점을 결합하여 특히 고밀도, 고전력 환경에서 탁월한 열 성능을 제공합니다. 이러한 기술을 결합함으로써 제조업체는 각 방식의 한계를 극복할 수 있습니다. 하지만 하이브리드 솔루션이 항상 추가 비용과 복잡성을 감수할 만한 가치가 있을까요?

하이브리드 냉각 시스템은 높은 열 용량과 효율적인 열 분산이라는 두 가지 장점을 모두 제공하여 노트북, 서버, 데이터 센터에 이상적입니다. 하지만 복잡성, 비용 및 유지 관리 요구 사항이 증가한다는 단점이 있습니다.

증기 챔버 + 히트 파이프

일반적인 하이브리드 설계 중 하나는 증기 챔버와 히트 파이프를 결합하여 다단계 열전달 시스템을 만드는 것입니다. 작동 원리는 다음과 같습니다.

• 증기 챔버: 칩 위에 직접 위치하여 넓은 표면적에 열을 빠르게 확산시킵니다.
• 히트 파이프: 확산된 열을 핀 스택이나 2차 열교환기로 전달하여 분산시킵니다.

이 접근 방식은 다음 분야에서 널리 사용됩니다.

• 고성능 노트북: 공기 흐름이 제한적인 얇은 섀시 디자인에서 CPU와 GPU를 더 시원하게 유지합니다.
• 고밀도 서버: 여러 개의 높은 TDP 칩을 가까이에 배치하여 열 조절을 줄입니다.

✅ 장점: 부피가 큰 액체 냉각 시스템 없이도 열 분산 및 제거 기능을 향상시켜 소형 기기에 이상적입니다.

⚠️ 단점: 독립형 솔루션에 비해 제조 공정이 복잡해지고 비용이 증가합니다.

풀 리퀴드 + 증기 스프레더

데이터 센터나 맞춤형 HPC 구축과 같은 대규모 애플리케이션에서 하이브리드 시스템은 액체 냉각과 증기 확산기를 통합합니다.

• 증기 분산기: 열을 흡수하여 바닥판 전체에 고르게 분산시킵니다.
• 액체 루프: 열을 라디에이터나 냉각기로 적극적으로 전달하여 최종적으로 방출합니다.

이러한 설정은 특히 다음과 같은 경우에 유용합니다.

• 클라우드 서버: 수백 개의 프로세서가 무거운 부하 하에서 동시에 작동합니다.
• 오버클럭된 워크스테이션: 하드웨어의 최대 한계를 뛰어넘는 맞춤형 PC 빌드.

예: 일부 주요 데이터 센터 솔루션은 냉각수 이송 전에 증기 확산 단계를 포함할 경우 표준 액체 루프에 비해 열 효율이 최대 30~40% 향상된다고 보고합니다.

하이브리드 시스템이 가치가 있을까?

하이브리드 솔루션에 투자할 가치가 있는지 여부는 여러 가지 요인에 따라 달라집니다.

• 성능 요구 사항: 환경에 중요합니다. 표준 증기 챔버 또는 액체 냉각 혼자서는 온도를 열 한계 이하로 유지할 수 없습니다.
• 공간 제약: 하이브리드 디자인은 슬림형이나 고밀도 환경에서는 풀 커스텀 루프보다 더 잘 맞는 경우가 많습니다.
• 예산 및 복잡성: 하이브리드 자동차는 가격이 더 비싸고 시간이 지남에 따라 서비스가 필요할 수 있는 여러 구성 요소가 포함되어 있습니다.

💡 핵심 요약: 하이브리드 냉각 시스템은 일반 게이밍 PC에는 과할 수 있지만, 기업 서버, 전기차 배터리 시스템, 차세대 노트북처럼 온도 감소가 중요한 분야에서는 혁신적인 변화를 가져올 수 있습니다.

핵심 임무 수행에 필수적인 프로젝트의 경우, KenFa Tech 와 같은 첨단 열 솔루션 제공업체와 상담하면 성능, 비용 및 신뢰성의 균형을 맞춘 맞춤형 하이브리드 냉각 시스템을 설계하는 데 도움이 될 수 있습니다.

프로젝트에 맞게 증기 챔버와 액체 냉각 중 어떤 것을 선택해야 할까요?

성능 유지, 하드웨어 수명 연장, 그리고 에너지 효율 확보를 위해서는 적절한 냉각 솔루션을 선택하는 것이 매우 중요합니다. 증기 챔버 방식과 액체 냉각 방식은 모두 고유한 장단점을 가지고 있으므로, 특정 애플리케이션과 프로젝트 목표에 따라 선택의 폭이 매우 넓습니다.

컴팩트하고 안정적이며 유지 보수가 간편한 냉각을 위해서는 증기 챔버를 선택하세요. 높은 TDP, 오버클럭 또는 최대 열 용량이 필요한 다중 칩 시스템에는 수냉 시스템을 선택하세요.

사용 사례 시나리오

다양한 프로젝트는 다양한 냉각 기술의 이점을 얻습니다.

• 게임용 장비: 수냉은 고부하 및 오버클럭 환경에서 고성능 CPU/GPU에 이상적입니다. 베이퍼 챔버는 더 작고 조용한 시스템 구축에 적합합니다.
• 데이터 센터: 하이브리드 액체 + 증기 솔루션은 랙 밀도와 가동 시간을 유지하면서 엄청난 열 부하를 처리합니다.
• 통신 랙: 증기실은 제한된 공기 흐름 환경에서 열적 핫스팟을 효율적으로 관리합니다.
• EV 배터리 시스템: 액체 냉각판은 능동적 냉각이 필수적인 고에너지, 고온 전기 자동차 전원 팩에서 탁월한 성능을 발휘합니다.

결정 기준: TDP, 공간, 소음, 신뢰성, 비용

두 가지 솔루션 중 하나를 선택할 때 다음 사항을 고려하세요.

💡 팁: 먼저 시스템의 TDP와 공간 제약을 확인한 후 소음 및 비용 절충안을 고려하세요.

열 파트너(예: KenFa Tech)에게 묻는 질문

냉각 방법을 결정하기 전에 다음 사항을 질문해 보세요.

• 내 시스템의 TDP와 열유속 밀도에 가장 적합한 솔루션은 무엇입니까?
• 장기 운영 비용과 유지 관리 필요 비용은 얼마로 추산됩니까?
• 생산 전에 열 시뮬레이션(예: Ansys Icepak, Flotherm)을 제공할 수 있나요?
• 내 산업(전기자동차, 통신, HPC)에 맞는 맞춤형 옵션은 무엇입니까?
• 성능과 공간 활용의 균형을 더 잘 맞추는 하이브리드 솔루션을 설계할 수 있나요?

이러한 논의를 일찍 하면 프로젝트에 맞는 맞춤형 솔루션을 확보할 수 있습니다. 모든 사람에게 맞는 단일한 접근 방식이 아닙니다.

결론 및 행동 촉구

증기 챔버와 액체 냉각 중 어떤 방식을 선택할지는 열 전력 요구량, 가용 공간, 소음 요구 사항, 그리고 장기적인 신뢰성 등 여러 요인에 따라 달라집니다. 증기 챔버는 작고 조용한 구조에 유리한 반면, 액체 냉각은 높은 TDP와 멀티칩 구성에 적합합니다. 하이브리드 솔루션은 기업용 또는 특수 용도에 적합한 절충안을 제공합니다.

✅ 핵심 요약: "최고의" 냉각 솔루션은 프로젝트별로 다릅니다. 모든 경우에 적용되는 만능 해결책은 없으며, 시스템의 전력, 예산 및 운영 요구 사항에 가장 적합한 솔루션이 있을 뿐입니다.

KenFa Tech 는 고성능 증기 챔버부터 액체 냉각판 및 하이브리드 시스템에 이르기까지 맞춤형 열 관리 솔루션을 전문으로 제공합니다. 당사의 엔지니어는 고급 시뮬레이션과 신속한 프로토타이핑을 활용하여 특정 용도에 최적화된 효율성과 신뢰성을 갖춘 냉각 솔루션을 설계합니다.

📩 냉각 전략 최적화를 원하십니까? 지금 바로 KenFa Tech에 문의하여 프로젝트 요구 사항을 상담하고 최적의 성능과 장기적인 안정성을 보장하는 맞춤형 방열판 및 액체 냉각판 솔루션을 받아보세요. 또한 고객 맞춤형 열교환기가 통합된 냉각판 설계 솔루션도 개발해 드립니다.
