히트 파이프에는 무엇이 채워져 있나요?

개요

긴 하루를 마치고 노트북을 켰을 때, 따스한 열기가 느껴집니다. CPU를 식혀주는 비결은 무엇일까요? 그리고 그 안의 미세한 파이프를 통해 흐르는 액체는 무엇일까요? 만약 그 냉각액에 문제가 생긴다면 어떨까요? 시스템 오류, 작업 내용 손실, 심지어 하드웨어 손상까지 발생할 수 있습니다. 히트 파이프가 어떻게 이러한 문제를 방지하는지 알려드리겠습니다.

히트 파이프에는 특별히 선택된 소량의 작동 유체(대부분 진공 상태의 정제수)가 들어 있는데, 이 유체는 뜨거운 쪽에서 증발하여 증기로 열을 전달한 다음 차가운 쪽에서 다시 액체로 응축되는데, 이러한 순환을 반복하여 열 에너지를 매우 효율적으로 이동시킵니다.

액체 몇 방울만으로 어떻게 그 강력한 칩을 식힐 수 있는지 궁금하신가요? 당신만 그런 게 아닙니다. 내부 구성과 그 중요성을 함께 살펴보겠습니다.

히트 파이프와 그 작동 원리 이해

히트파이프란 정확히 무엇인가요?

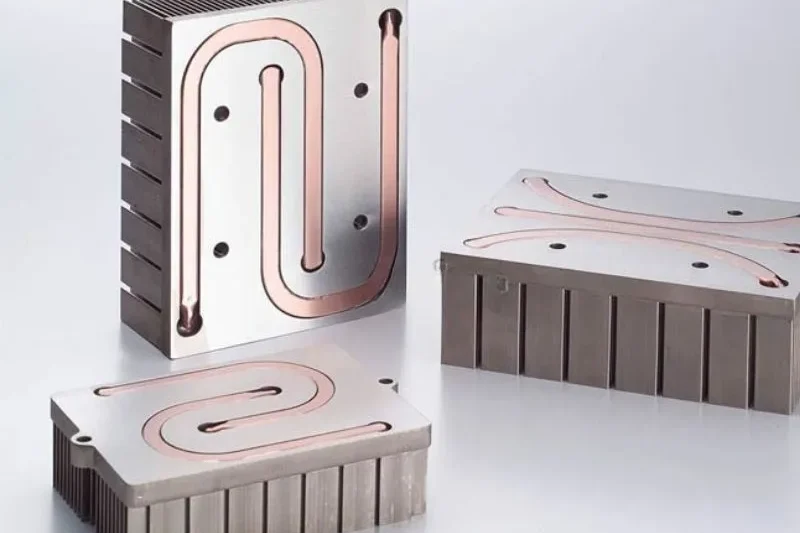

히트파이프는 구리나 알루미늄으로 된 밀봉된 금속관으로, 온도 저하가 거의 없이 열을 전달합니다. 내부에는 세 가지 핵심 요소가 있습니다. 소량의 작동 유체, 내벽을 감싸고 있는 모세관 심지, 그리고 진공 상태입니다.

• Envelope : 액체, 심지, 진공을 담는 바깥 껍질.
• 작동 유체 : 열을 전달하기 위해 증발하는 액체.
• 심지 구조: 모세관 작용을 통해 액체를 다시 펌핑하는 구멍이나 홈.
• 진공: 끓는점을 낮추고 공기가 흐름을 막는 것을 방지합니다.

자세한 위상 변화 주기

히트 파이프는 유체를 액체와 기체 사이에서 순환시키는 방식으로 작동합니다.

1. 증발(증발 구역): 열이 파이프의 뜨거운 쪽으로 들어갑니다. 유체는 이 에너지를 흡수하여 끓어 증기가 됩니다.
2. 증기 수송(단열 구간): 증기는 진공으로 채워진 코어를 통과해 더 차가운 쪽으로 이동하면서 잠열을 전달합니다.
3. 응축(응축기 구역): 차가운 쪽에서는 증기가 에너지를 방출하고 내벽에서 다시 액체로 응축됩니다.
4. 액체 회수(심지): 액체는 심지를 적시고 모세관 현상에 의해 증발기로 돌아가서 주기를 반복할 준비를 합니다.

심지 종류와 역할

다양한 심지 디자인은 다양한 조건에서 성능을 최적화합니다.

• 소결 분말 심지: 높은 펌핑력을 갖춘 다공성 구조 - 모든 방향에서 작동합니다.
• 홈이 있는 심지: 기계로 가공한 V형 홈은 간단하고 견고하지만 중력을 이용한 방향 조정이 가장 좋은 성능을 발휘합니다.
• 스크린 메시 심지: 얇은 철망 층으로 모세관 작용과 흐름 저항이 균형을 이룹니다.

올바른 심지를 선택하는 것은 작동 각도, 필요한 열 부하, 유체 점도에 따라 달라집니다.

방향 및 중력 효과

열관은 수평 또는 수직으로 작동할 수 있지만 중력은 액체 반환에 영향을 미칩니다.

방향	액체 반환	성능 영향
중력 보조(증발 압력 이상 조건)	중력의 도움을 받음	가장 높은 열 전달
수평	모세관 전용	보통 성능
중력에 반하여 (증발 조건 이상)	모세관만	최대 열유속이 낮음

일반적인 성능 지표

히트 파이프 사양에서 볼 수 있는 주요 수치:

• 효과적인 열 전도도: 20,000~100,000 W/m·K(구리의 ~400 W/m·K와 비교).
• 최대 열유속: 심지와 유체에 따라 10~100 W/cm².
• 온도 강하: 정격 부하에서 5mm 파이프의 온도는 200°C 미만인 경우가 많습니다.

실제 세계의 예

게이밍 노트북에서는 ⌀6mm 구리/물 파이프 한 쌍이 각각 50W의 전력을 CPU에서 핀 배열로 전달하는 것을 볼 수 있습니다. 위성 시스템에서는 ⌀10mm 알루미늄/암모니아 파이프가 태양광 패널에서 라디에이터로 수백 와트의 전력을 재분배합니다. 이러한 실제 사례들은 직경, 유체, 심지 등 설계 선택이 애플리케이션 요구 사항에 어떻게 부합하는지 보여줍니다.

히트 파이프에는 무엇이 채워져 있나요? (일반 작동 유체)

히트 파이프는 일반적으로 특별히 선정된 작동 유체(대부분 진공 상태의 정제수)를 소량 함유하는데, 이는 높은 잠열과 무독성을 제공하기 때문입니다. 추운 환경에서는 암모니아나 메탄올과 같은 유체가 물 대신 사용됩니다. 특수 용도의 경우, 엔지니어들은 극한 온도 요구 조건을 충족하기 위해 냉매(R‑134a), 유기 용매(아세톤), 또는 액체 금속(나트륨, 칼륨)을 사용합니다.

적절한 작동 유체를 선택하는 것은 히트 파이프의 작동 범위 , 효율 및 안전에 직접적인 영향을 미치기 때문에 매우 중요합니다. 각 유체는 진공 상태에서 특정 온도에서 끓고 응축되므로 엔지니어는 유체의 상변화 특성을 장치의 열 프로파일에 맞춰야 합니다. 아래에서는 가장 일반적인 유체와 그 사용 이유를 자세히 설명합니다.

물(H₂O)

• 왜 물인가? 일반 유체 중 잠열이 가장 높습니다(≈2,260 kJ/kg). 따라서 사이클 당 더 많은 에너지를 운반합니다.
• 온도 범위 : 진공 상태에서는 ~30 °C에서 250 °C까지.
• 장점:
  • 무독성이며 풍부함
  • 비용이 저렴하고 조달이 용이함
  • 전자제품(CPU, LED)에 대한 뛰어난 열전달
• 제한 사항 : 0 °C 이하에서는 동결됩니다. 적절한 헤드스페이스 없이 극한의 추위에 노출되면 파이프가 손상될 수 있습니다.

암모니아 (NH₃)

• 왜 암모니아인가? 낮은 비등점(-33°C)으로 인해 영하 온도와 항공우주 환경에서 작동이 가능합니다.
• 온도 범위 : ~–70°C에서 100°C.
• 장점:
  • 위성, 한랭 기후 장비에 효과적
  • 물과 거의 같은 수준의 높은 잠열
• 제한 사항 : 독성 및 부식성이 있으므로 견고한 격리 및 전문적인 취급이 필요합니다.

알코올(메탄올 및 에탄올)

• 메탄올(CH₃OH):
  • 온도 범위: –40°C ~ 110°C
  • 낮은 동결점 - 냉간 시동 전자 장치에 이상적
  • 가연성 - 주의 깊게 밀봉해야 함
• 에탄올(C₂H₅OH):
  • 온도 범위: –10°C ~ 120°C
  • 메탄올보다 끓는점이 더 높다
  • 특수 센서 및 실험실 장비에 사용

냉매 및 유기 용매

• R‑134a: 진공 상태에서 약 -26 °C에서 끓습니다. HVAC "히트 파이프"와 제습기에 흔히 사용됩니다.
• 아세톤 : 비등점은 약 56 °C입니다. 빠른 상변화를 위한 열 테스트 장비에 사용됩니다.
• 기타 용매: 틈새 태양열 또는 실험실 응용 분야에 사용되는 톨루엔, 프로판.

액체 금속(나트륨, 칼륨)

• 왜 금속인가? 매우 높은 비등점과 잠열을 가지고 있으며 400°C~1,000°C 이상에 적합합니다.
• 일반적인 용도 : 산업용 용광로, 원자로, 고온 교정 장비.
• 단점 : 반응성이 있고 위험하므로 특수 산업 또는 과학 시설에만 사용하십시오.

일반적인 작동 유체 비교표

유체	온도 범위(°C)	핵심 장점	주요 단점
물	30 – 250	높은 열용량, 안전하고 저렴한 비용	0 °C 이하에서는 동결됩니다
암모니아	–70 – 100	영하권, 항공우주 분야에서 일합니다.	독성, 부식성
메타놀	–40 – 110	낮은 빙점	가연성의
에탄올	–10 – 120	중간 범위	가연성의
R‑134a	–26 – 80	HVAC, 제습기	특별 취급
액체 금속	400 – 1,000+	초고온	반응성, 위험

각 유체는 고유한 장점을 제공합니다. 차기 열 프로젝트에 가장 적합한 작동 유체를 선택하는 데 도움이 필요하시면 지금 바로 Kenfatech에 문의하여 전문가의 안내를 받으세요.

왜 이 유체를 선택해야 할까요? 설계 및 선택 기준

진공 밀봉 및 비등점 제어

• 저압 만들기: 제조업체는 공기를 ~10⁻³ Torr까지 진공 상태로 만듭니다. 이 진공은 끓는점을 50~70°C 낮추므로 물은 30°C가 아닌 약 40~100°C에서 기화할 수 있습니다.
• 정확한 유체 투여량: 내부 용량의 10~30%만 액체로 채워집니다. 이는 심지를 적시기에 충분한 양이지만 증기가 팽창할 수 있는 공간은 남겨둡니다.
• 밀폐 봉인: 파이프는 수십 년간 운영되면서 누출과 공기 유입을 방지하기 위해 이음매 용접이나 납땜으로 닫힙니다.

온도 범위에 맞는 유체 매칭

엔지니어는 장치 작동 조건에 맞춰 위상 변화 범위가 조정되는 유체를 선택합니다.

• 상수도: CPU와 같은 30~250°C 장치에 이상적입니다. 방열판, LED 어레이.
• 메탄올/암모니아: 주변 온도 또는 시동 온도가 0°C 이하로 떨어질 때 사용됩니다(메탄올은 -40°C, 암모니아는 -70°C).
• 액체 금속: 400°C 이상의 극한 열원에 필요합니다(예: 산업용 용광로, 반응기).

기화열 및 효율

• 높은 잠열:
  • 물: ~2,260 kJ/kg
  • 암모니아: ~1,370 kJ/kg
  • 메탄올: ~1,100 kJ/kg
• 에너지 수송: 잠열이 높은 유체는 1g당 더 많은 에너지를 이동시켜 파이프에 필요한 직경을 줄이고 전반적인 시스템의 컴팩트성을 향상시킵니다.

화학적 호환성 및 안정성

• 재료 페어링:
  • 물 + 구리: 최고의 내식성 및 열 성능.
  • 암모니아 + 알루미늄: 항공우주 튜브의 부식을 방지합니다.
  • 액체 금속 + 스테인리스/초합금: 반응 없이 고온을 처리합니다.
• 장기 순도: 고품질 유체와 깨끗한 충전 공정을 통해 응축 불가능한 가스를 생성하고 성능을 저하시킬 수 있는 오염 물질이 발생하지 않습니다.

심지 디자인 및 유체 리턴

• 최적 채우기 수준: 유체가 심지를 포화시키므로(기공률 30~50%) 증기 공간이 방해받지 않습니다.
• 맞춤형 심지 구조:
  • 소결 분말: 모든 방향에 대해 높은 모세관 압력이 발생합니다.
  • 홈이 있는 채널: 저항 감소, 중력 보조 리턴.
  • 메시 스크린: 모세관 현상과 흐름 저항의 균형을 맞춥니다.
• 성능 영향: 적절한 심지는 액체가 빠르게 돌아오도록 보장하며, 높은 열 유속(50~100 W/cm²)에서도 마르는 것을 방지합니다.

선택 기준 개요

표준	기술설명	업데이트가 중요한 이유
끓는점	진공 상태에서 유체가 증발하는 온도	장치의 작동 범위 내에서 위상 변화가 발생하도록 보장합니다.
잠열	증발에 필요한 kg당 에너지	값이 높을수록 그램당 더 많은 열을 이동시켜 효율성을 높입니다.
화학적 안정성	사이클에 따른 고장 저항	성능 유지 및 가스 발생 방지
호환성	봉투 및 심지 재료와 반응하지 않음	부식을 방지하고 수명을 연장합니다.
안전 및 독성	인화성, 독성 수준	안전한 취급 및 최종 사용 적용을 보장합니다.
점도	유체의 흐름 저항	모세관 복귀 속도 및 건조 위험에 영향을 미칩니다.

최적의 작동 유체를 선택하거나 용도에 맞는 히트 파이프를 설계하는 데 도움이 필요하시면 지금 바로 Kenfatech의 전문가에게 문의하십시오.

히트 파이프 유체에 대한 자주 묻는 질문

질문 1: 히트 파이프에 누수가 생기거나 다시 채워야 하는 경우가 있나요?

아니요. 히트 파이프는 밀폐되어 있어 누수가 발생하거나 냉각수를 보충할 필요가 없습니다. 구멍이 나거나 심하게 구부러지는 경우에만 밀봉이 손상될 수 있습니다. 심지어 심지에 몇 방울의 냉각수만 스며들 뿐, 물이 넘치지는 않습니다.

질문 2: 내 PC 히트 파이프에 들어가는 액체는 무엇인가요? 물인가요?

네. 대부분의 최신 PC 및 노트북 히트 파이프는 진공 상태에서 증류된 탈이온수를 사용합니다. 이 물은 일반적인 CPU 및 GPU 온도를 완벽하게 처리합니다. 일부 틈새시장 제품은 알코올 혼합물을 사용하기도 하지만, 가전제품에는 여전히 물이 가장 많이 사용됩니다.

Q3: 히트파이프 내부의 유체가 추운 날씨에 얼 수 있나요?

물이 채워진 파이프는 기온이 0°C 이하로 떨어지면 얼 수 있지만, 제조사는 파열을 방지하기 위해 헤드스페이스를 마련해 둡니다. 예열이 되면 얼음이 녹아 파이프가 정상적으로 작동합니다. 극한의 추위에는 저온에서도 얼지 않는 메탄올이나 암모니아와 같은 액체를 사용합니다.

Q4: 작동 유체는 위험하거나 독성이 있습니까?

대부분의 기기에서는 그렇지 않습니다. 소비자용 히트 파이프는 물이나 소량의 알코올을 사용하는데, 둘 다 밀봉되어 있고 독성이 없습니다. 산업용 또는 항공우주용 파이프에는 암모니아나 액체 금속이 들어있을 수 있지만, 이러한 파이프는 숙련된 전문가만 취급합니다.

Q5: 히트파이프 유체는 얼마나 오래 지속되나요? 마모되나요?

수십 년 동안 지속됩니다. 유체는 닫힌 루프 상태를 유지하며 끊임없이 순환합니다. 고품질 히트 파이프는 유체 손실 없이 수천 번의 순환을 거칩니다. 수년이 지나면 성능 저하가 발생할 수 있지만, 일반적으로 히트 파이프는 냉각 대상 장치보다 수명이 깁니다.

결론 및 CTA

그것을 포장

히트 파이프는 물, 암모니아, 알코올 또는 금속과 같은 엄선된 유체를 사용하여 탁월한 효율로 열을 전달합니다. 히트 파이프의 비결은 상변화와 스마트한 설계에 있으며, 추가적인 전력 소모나 움직이는 부품 없이도 기기를 시원하게 유지합니다.
